Верхняя часть

Металлический корпус с порошковым покрытием представляет собой жесткую конструкцию, защищенную от коррозии эпоксиполиэфирной порошковой краской Dupont.

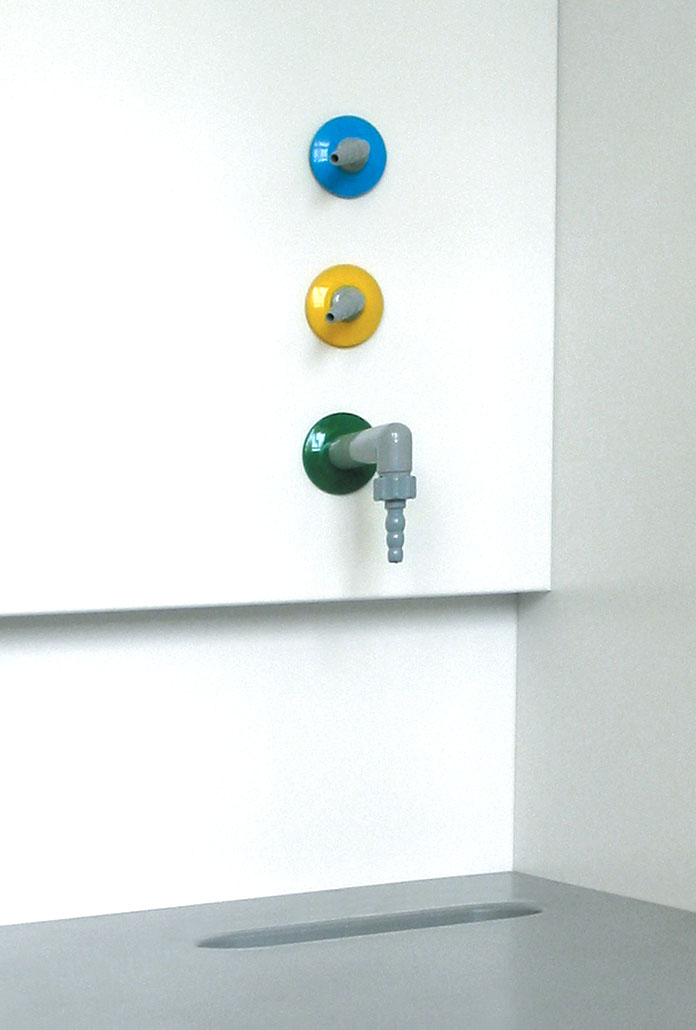

Панель управления с выключателями «свет», «вентилятор» и индикацией электропитания. Панель управления позволяет контролировать электроснабжение шкафа: освещение рабочей зоны, работу вентилятора. Дистанционные краны позволяют включать воду в вытяжном шкафу, не проникая в рабочую зону.

Патрубок для подключения к вентиляции диаметром 200 мм.

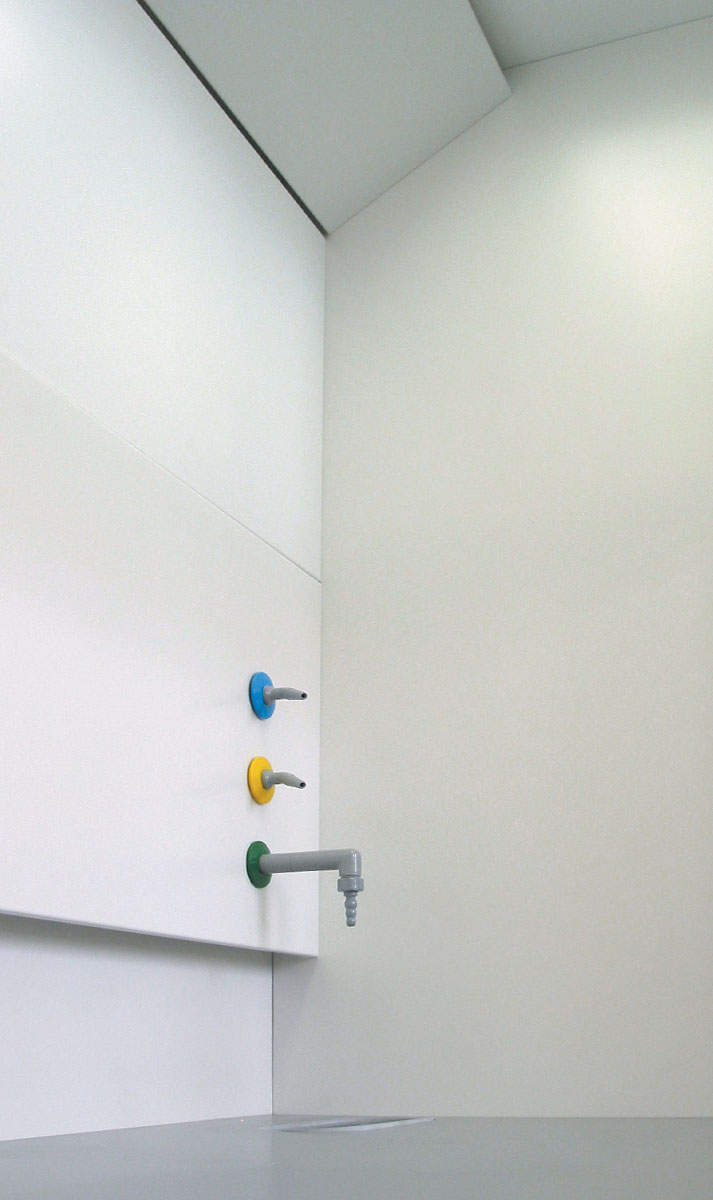

Рабочая зона выполнена либо из металла, либо из пластика, что определяет назначение вытяжного шкафа. Правильный выбор модели обеспечит удобство в работе, безопасность и долгий срок службы изделия.

Вытяжные шкафы серии Euromax комплектуются встроенными тумбами, кроме шкафа для установок большой высоты. Тумба с вытяжкой поставляется в кислотостойком исполнении. Внутренняя камера тумбы облицована листами из ПВХ, защищающими тумбу от коррозии.

Рабочие поверхности и фитинги

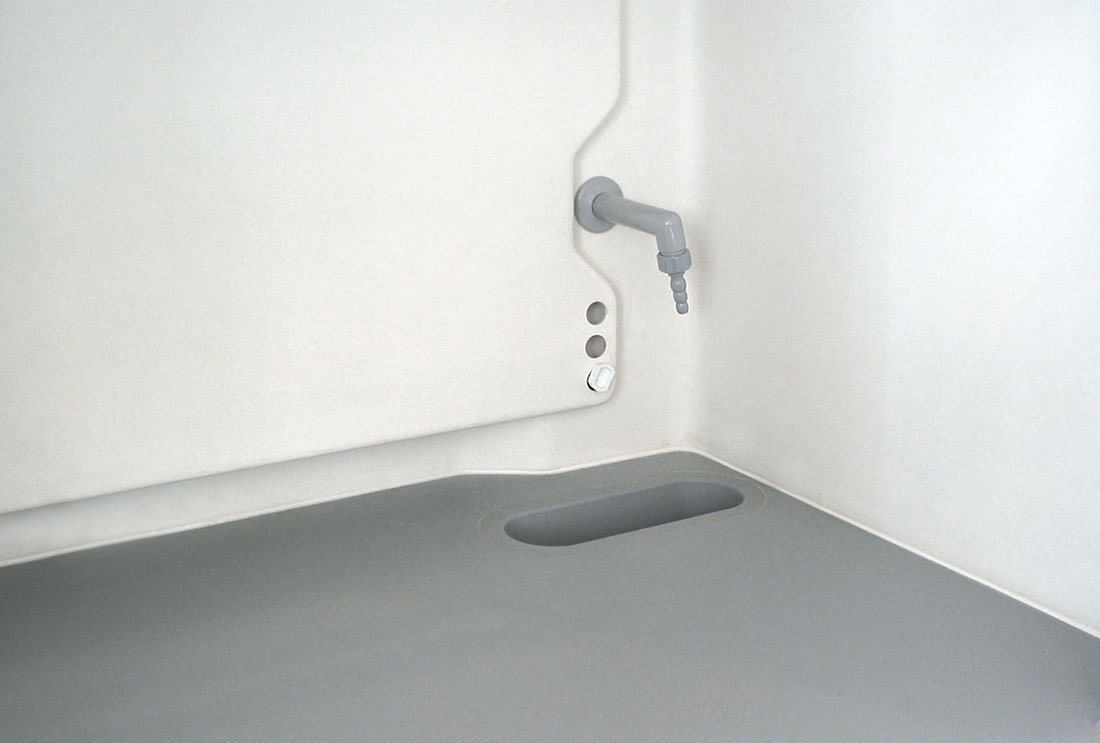

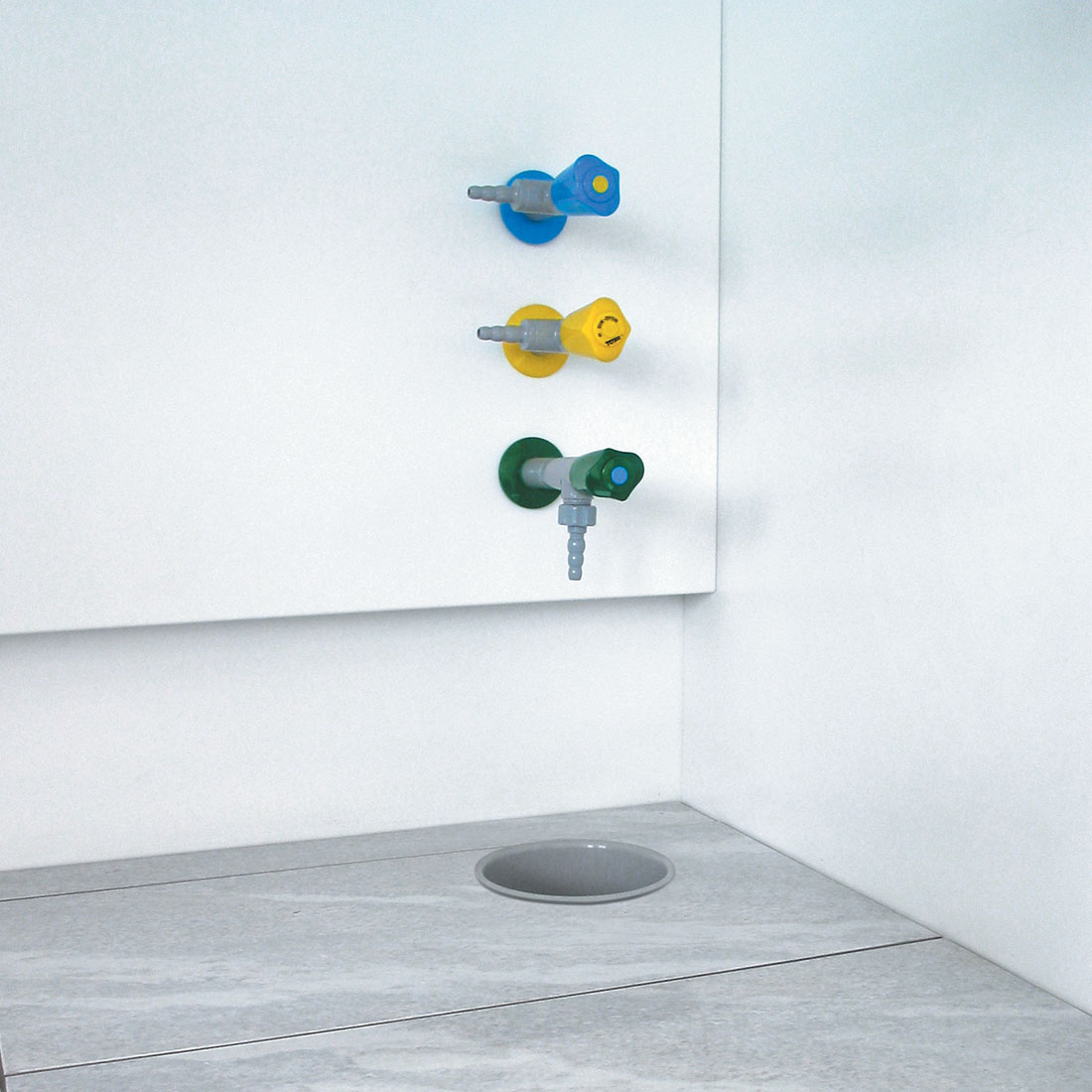

Химически стойкие рабочие поверхности вытяжных шкафов изготавливаются из эпоксидного композита или керамической плитки. Эпоксидный композит, в отличие от керамики, не имеет швов и более устойчив к механическим нагрузкам.

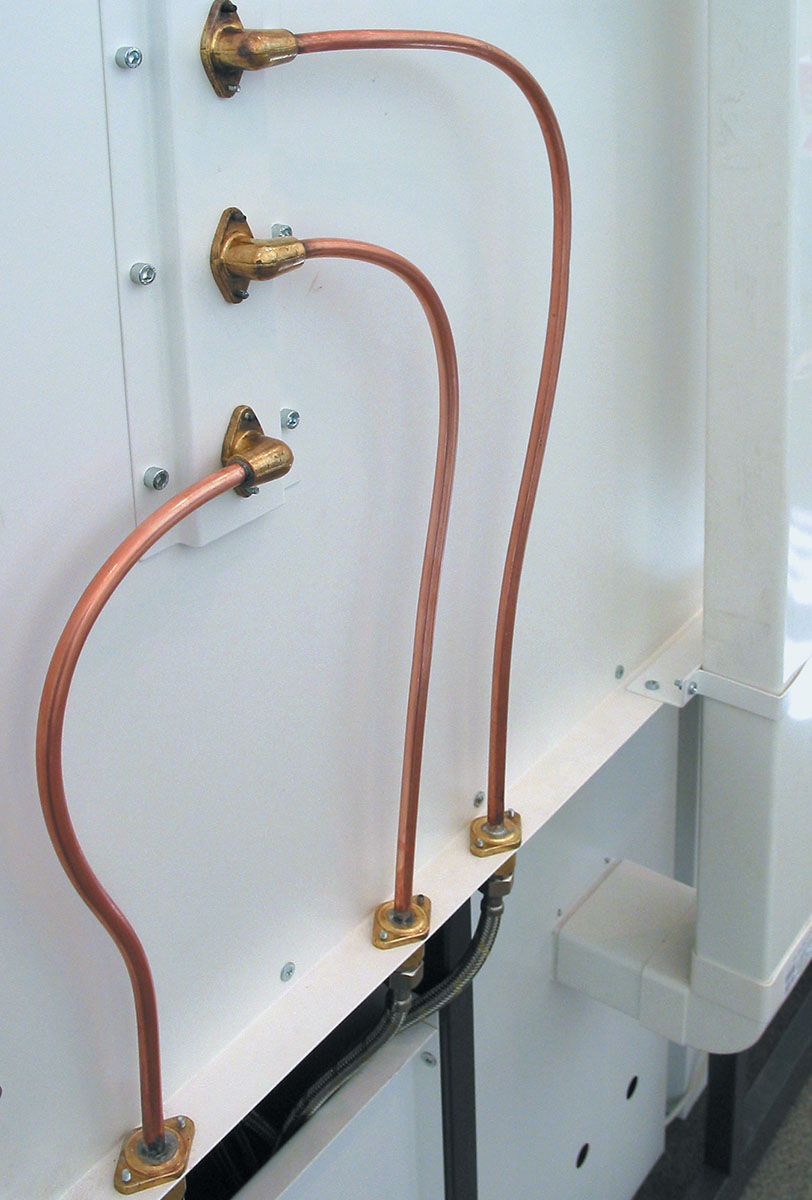

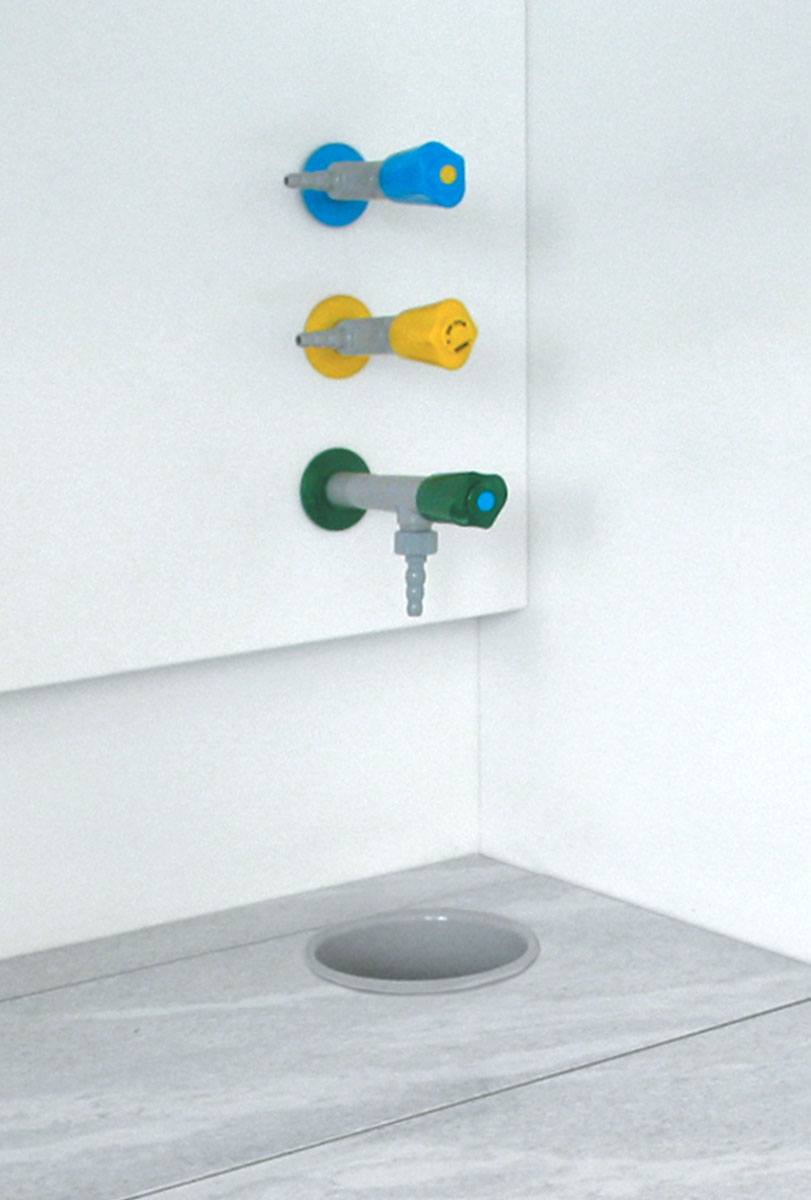

При сборке вытяжных шкафов используются краны, трубки и фитинги, обеспечивающие надежность всех соединений и исключающие утечки. В дополнительной комплектации вытяжного шкафа могут быть предусмотрены: кран для холодной воды, кран для газа, кран для сжатого воздуха.

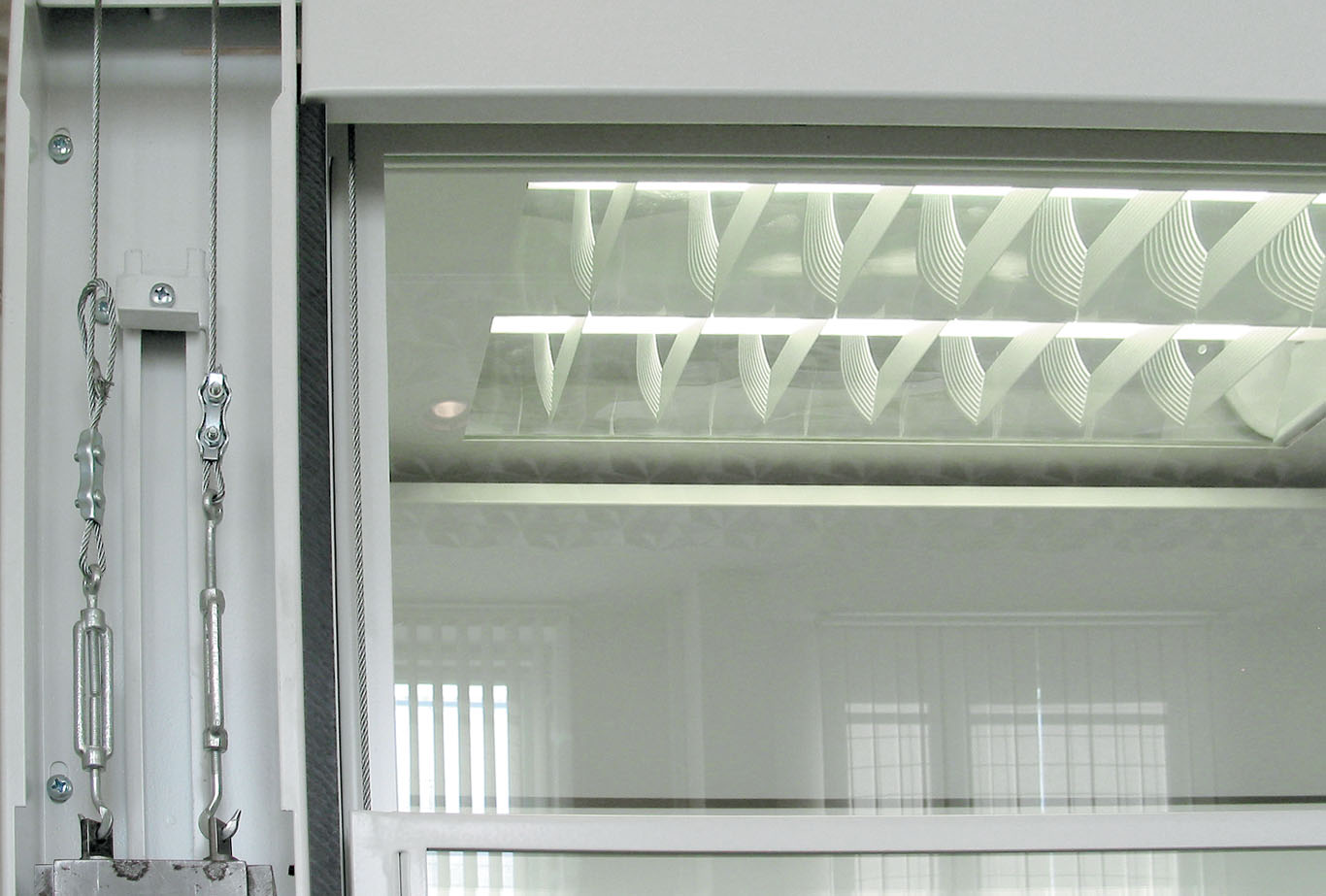

Подъемный механизм находится в левой части портала. Все детали механизма (груз, трос, ролики, крепеж) доступны для обслуживания и ремонта непосредственно с фронтальной части шкафа. Это важно, если шкаф находится в углу, либо расположен в один ряд с другими шкафами.

• Стальной трос расположен вне рабочей зоны, что защищает его от коррозии.
• Ролики из полипропилена обеспечивают долгий срок эксплуатации механизма.
• Стальной груз расположен в металлических направляющих и может фиксироваться на любой высоте.

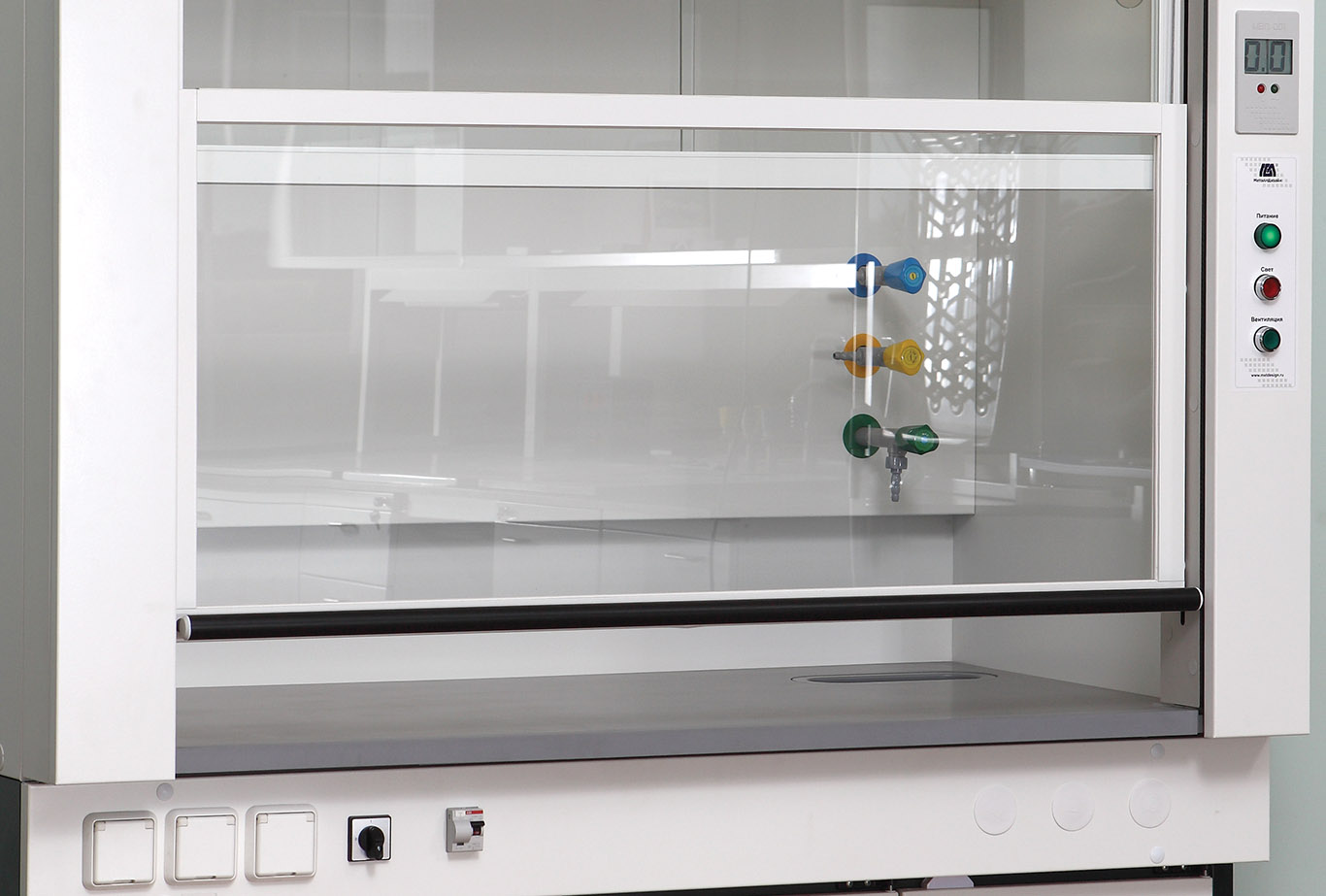

Подъемный защитный экран из закаленного стекла оборудован удобной длинной ручкой. Для предотвращения коррозии ручка покрыта черным пластиком.

Люминесцентный светильник обеспечивает отличное освещение рабочей зоны.

• Один светильник (2 × 18 Вт) для шкафов шириной 1200 мм.
• Два светильника (2 × 18 Вт) для шкафов шириной 1500 и 1800 мм.
• Взрывобезопасный светильник и выключатель (только в шкафах во взрывобезопасном исполнении).
• Светильник отсутствует в шкафах, предназначенных для мытья посуды.

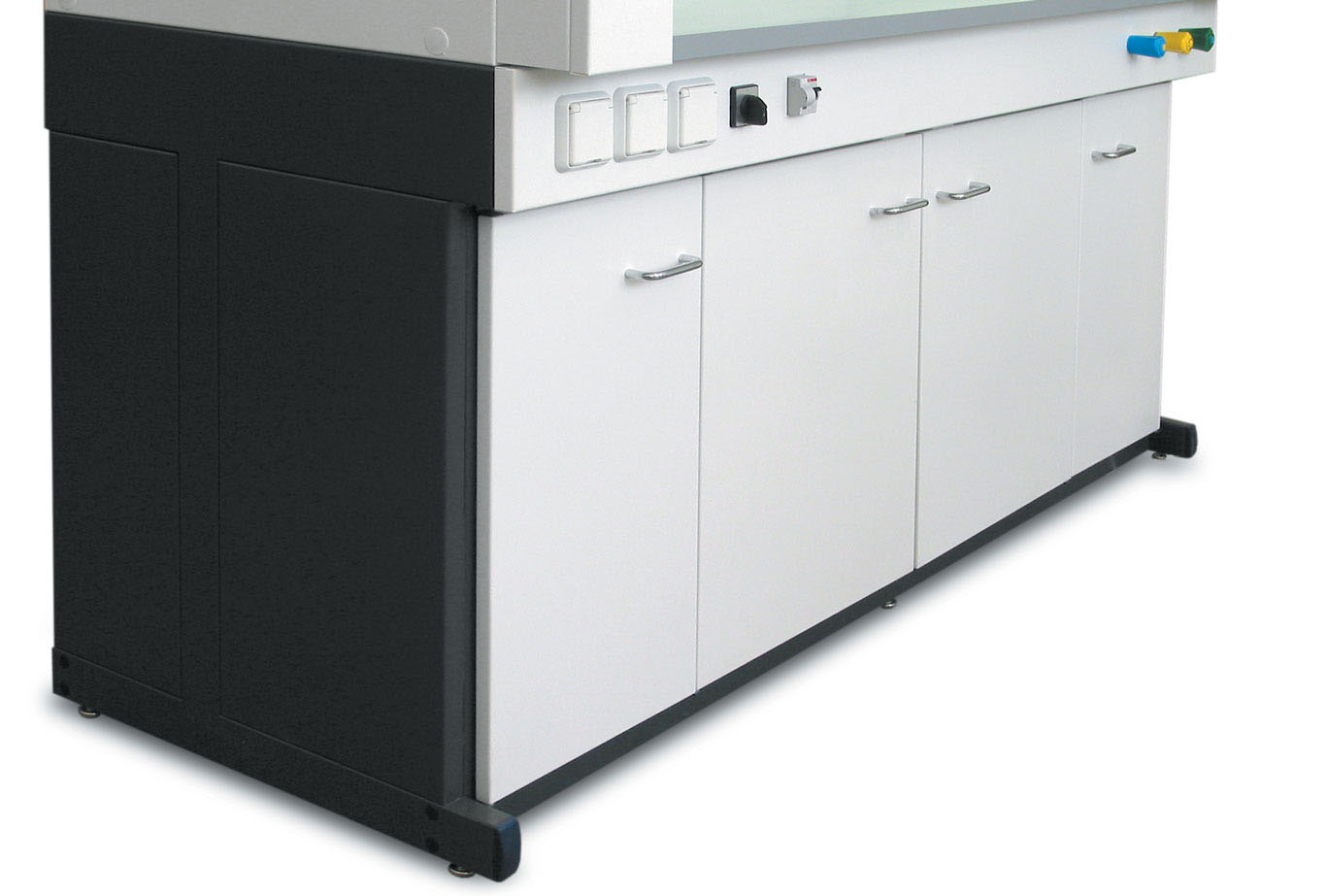

Нижняя часть

Металлическое основание со встроенными тумбами обеспечивает устойчивость шкафа и жесткость всей конструкции.

Электрооборудование расположено в левой части лицевой панели (отсутствует в шкафах с большими раковинами, предназначенных для мытья посуды). Степень защиты от поражения электрическим током относится к классу I согласно ГОСТ 12.2.007.075.

• Выключатели электропитания.
• Система автоматического отключения питания УЗО.
• Три розетки 220 В в брызгозащитном исполнении.

В специальных взрывозащищенных шкафах используются светильники и выключатели во взрывобезопасном исполнении.

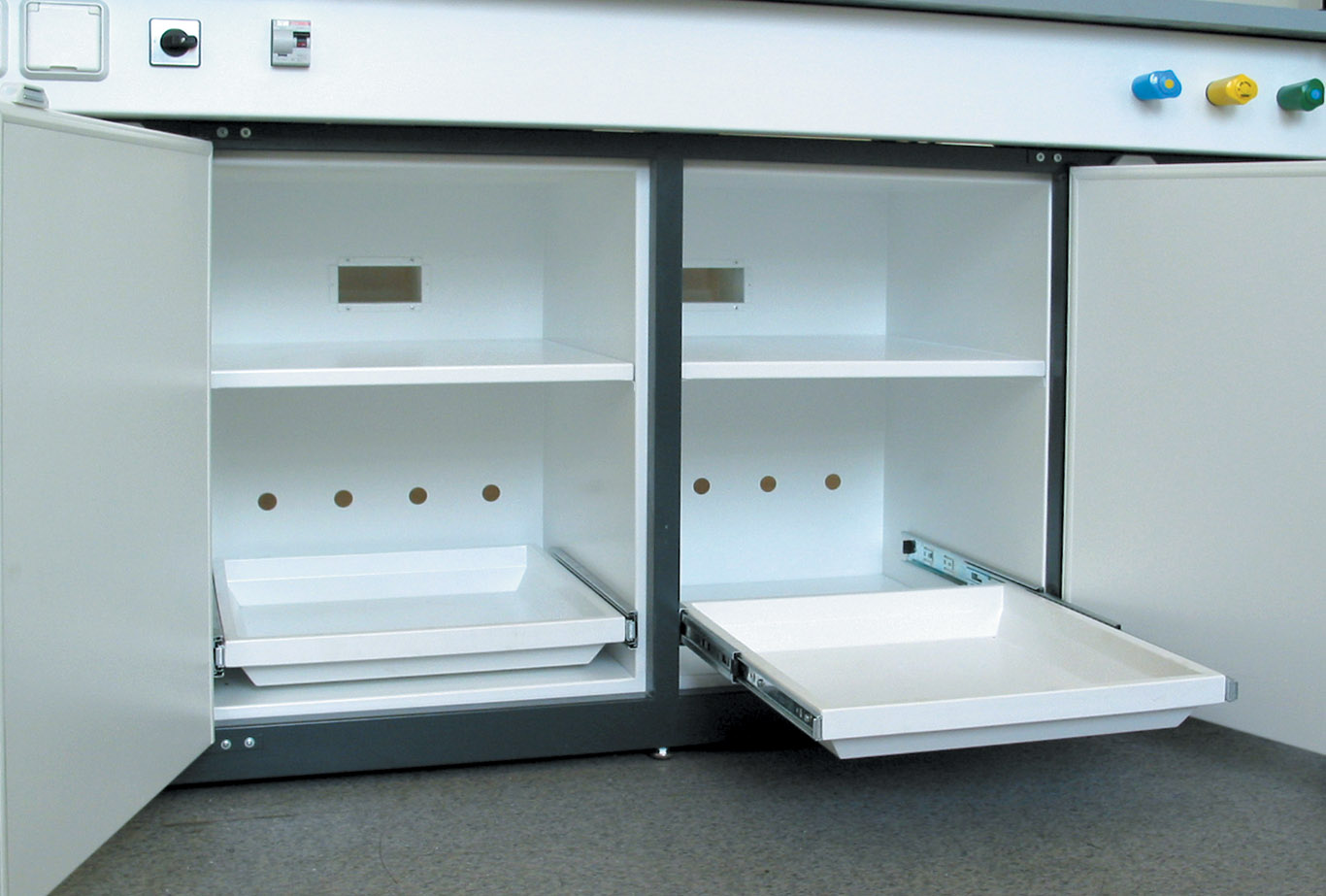

Встроенные тумбы

Встроенные тумбы могут быть выполнены либо из металла, либо из металла с пластиковой вставкой. Выбор тумбы зависит от типа хранящихся веществ.

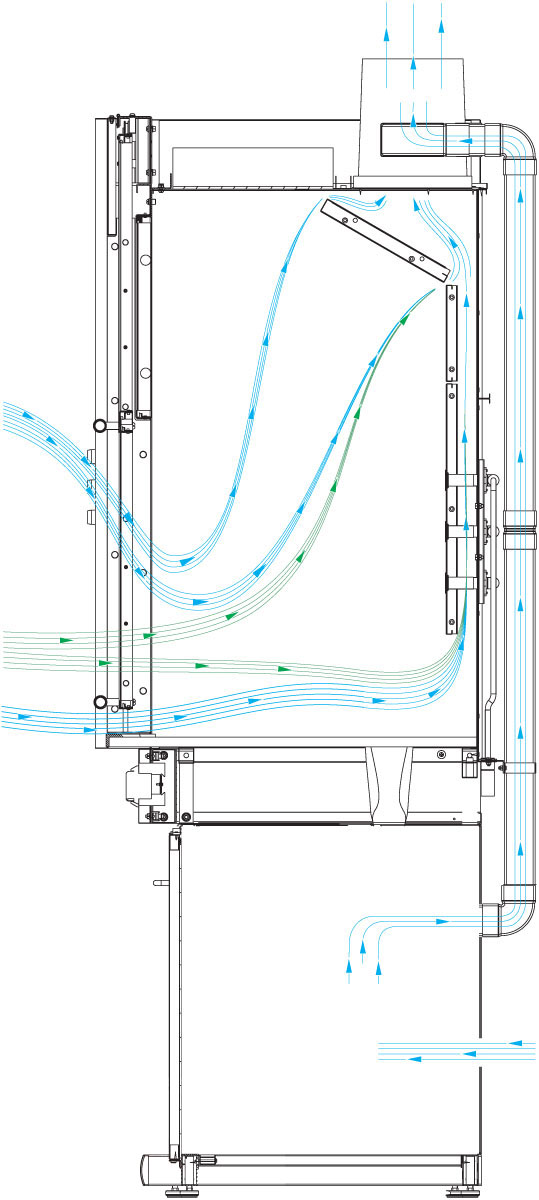

В металлических вытяжных шкафах и вытяжных шкафах с ПВХ облицовкой задний экран рабочей камеры неподвижен и формирует равномерный по высоте воздушный поток.

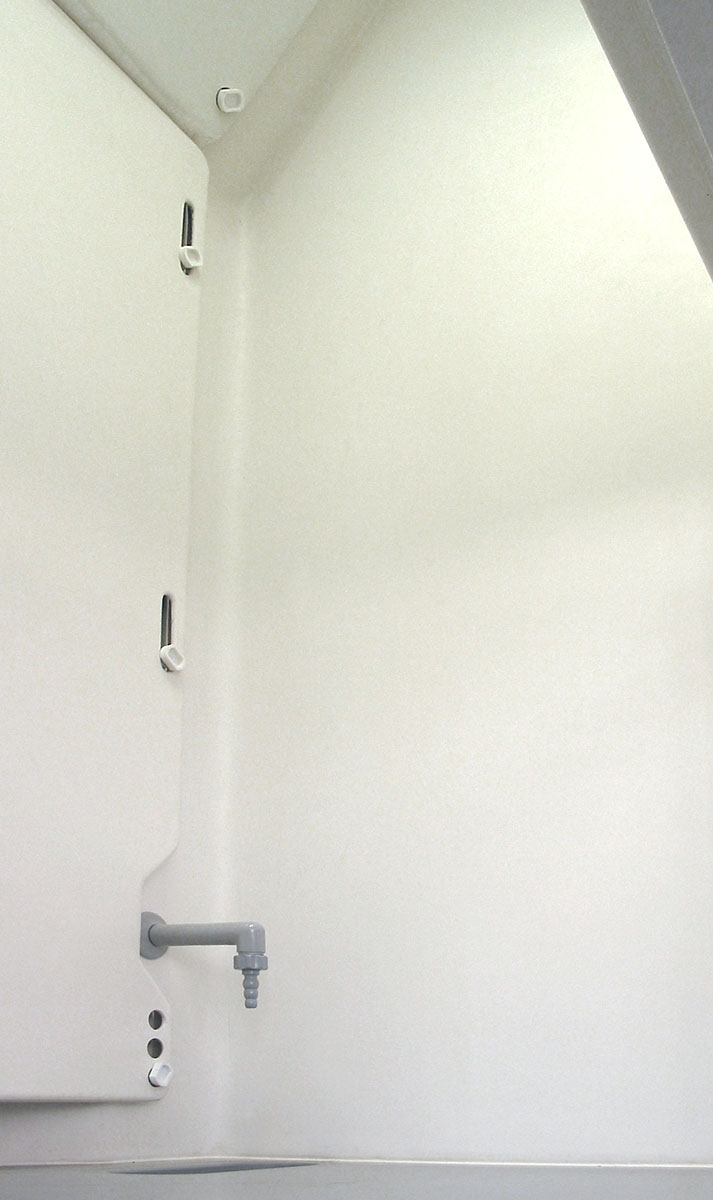

В вытяжных шкафах с рабочей камерой из стеклокомпозита задний экран рабочей камеры может переставляться в верхнее (для работы с веществами тяжелее воздуха), нижнее (для работы с веществами легче воздуха) и среднее (стандартный вариант) положение.

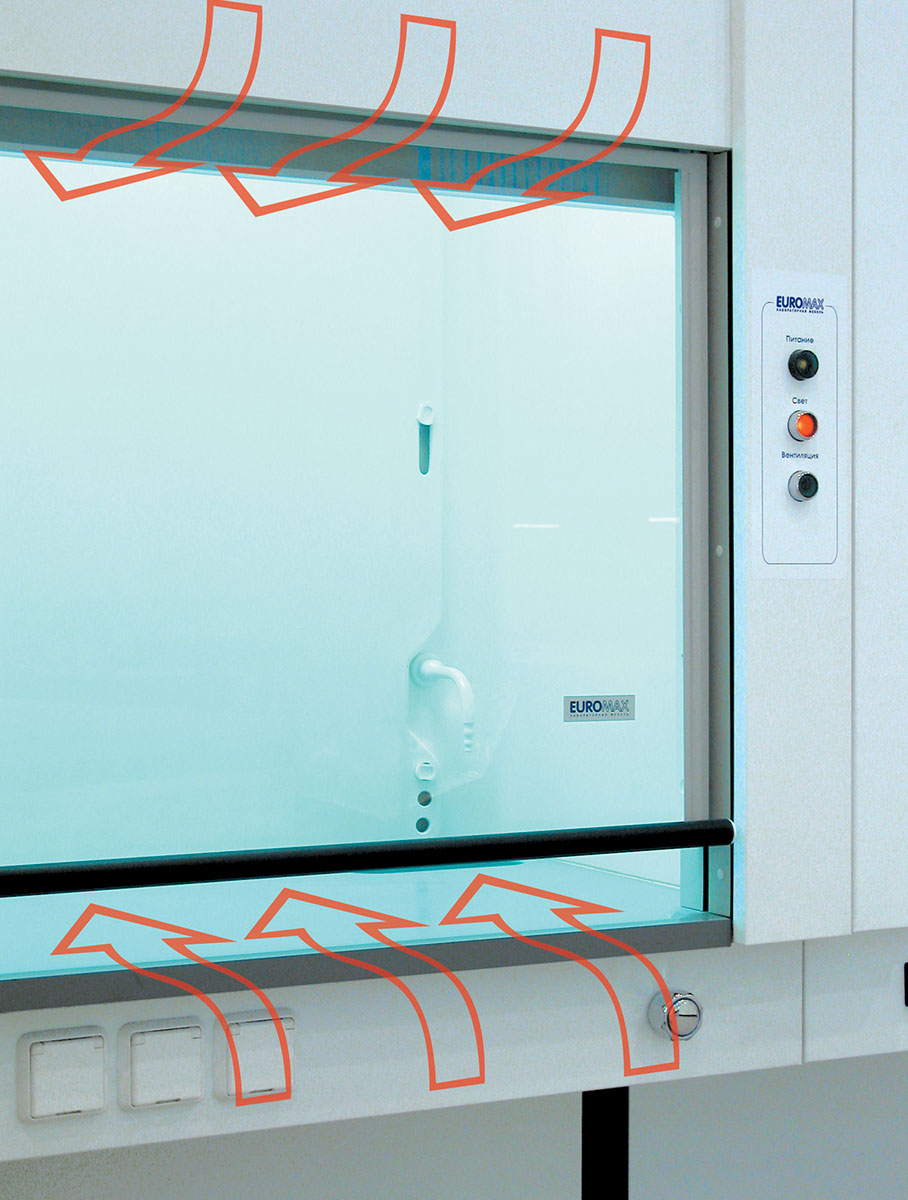

При поднятом переднем защитном экране воздушный поток поступает в рабочую зону вытяжного шкафа через весь рабочий проем. При опущенном переднем защитном экране вытяжка осуществляется благодаря системе «BY-PASS», которая соответствует требованиям DIN 12924, BS 7258.

Встроенные тумбы имеют эффективную систему вытяжки, не зависящую от вытяжки в рабочей зоне верхней части шкафа. Вентилируемые отсеки встроенных тумб подключаются непосредственно к воздуховоду коробами из ПВХ.

Статическое давление, создаваемое вытяжным вентилятором, обуславливает движение воздуха в вентиляционной системе. Чем больше потеря давления в вытяжном шкафу, тем эффективнее удаляются из него вредные газы и вещества.

Условия измерения ΔР: высота проема 0,2 м, минимальная скорость воздуха 1,2 м/с.

Для тестов использовались:

• вентилятор Rosenberg RS 315L
  ΔР вентилятора = 300 Па при V=1000 м³/ч;
• монитор воздушного потока AFA 1000 с сенсором SM 5, калибровка по стандарту BS 7258.

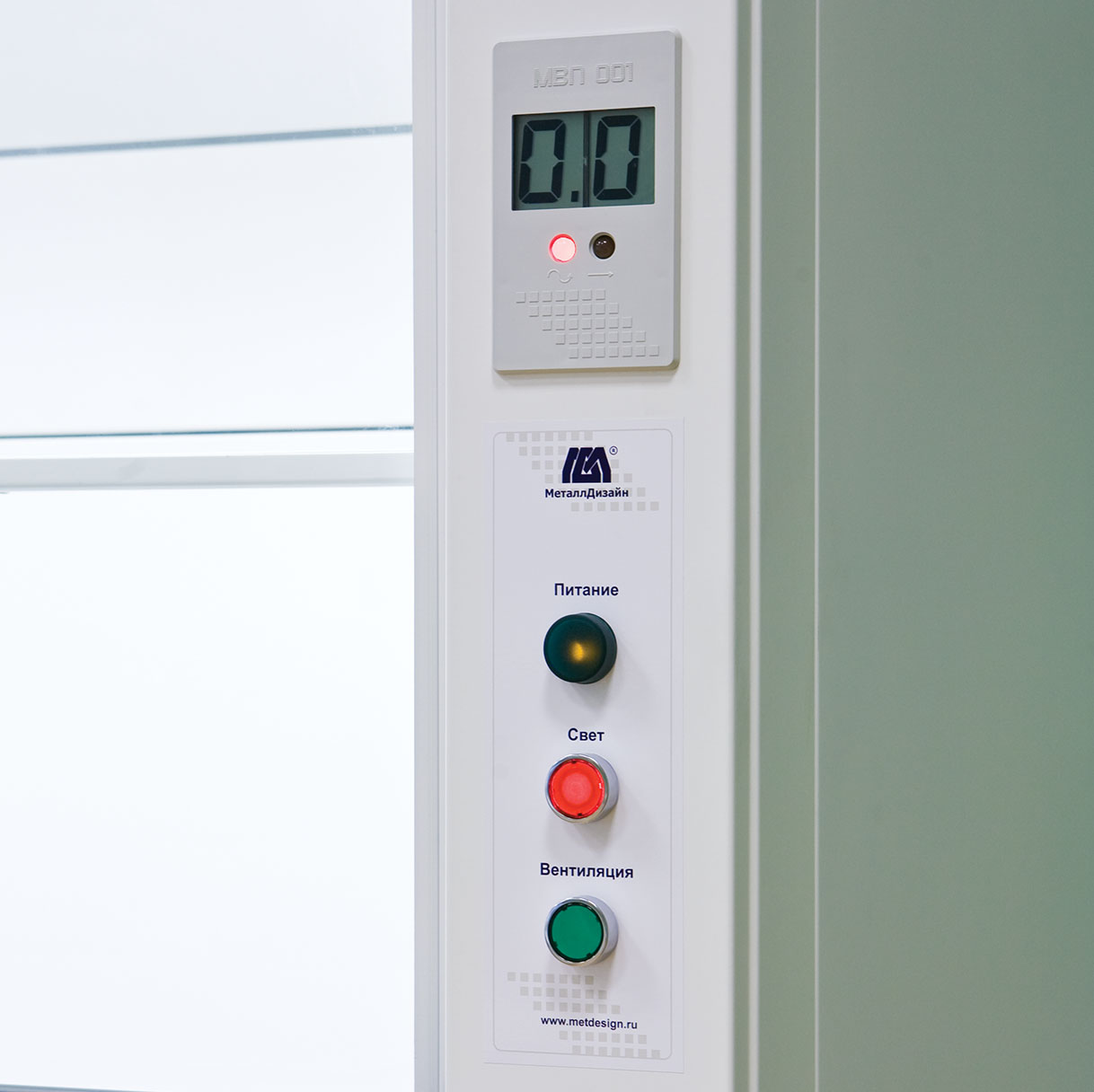

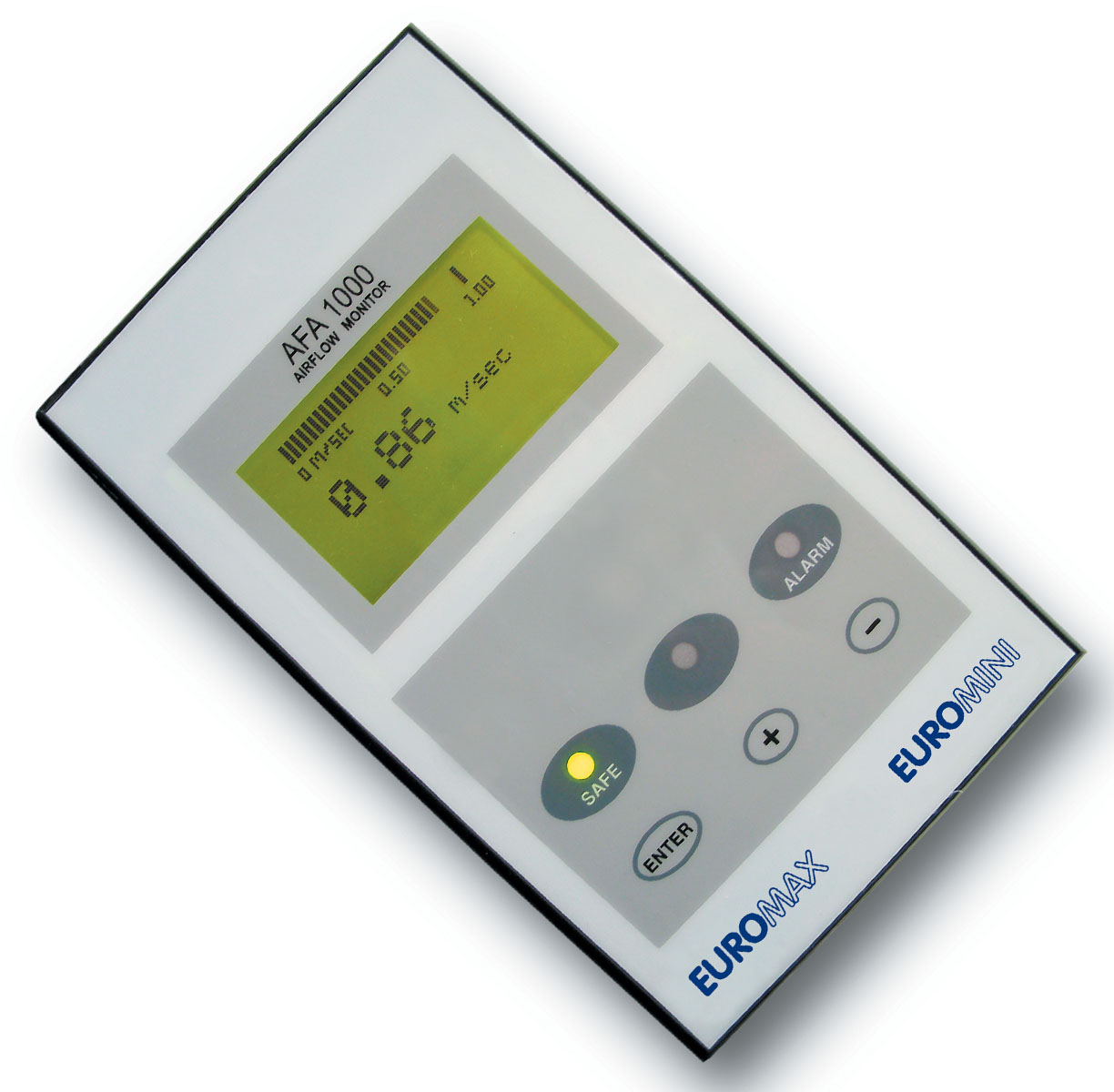

Монитор воздушного потока МВП 001 устанавливается в вытяжных шкафах серий Euromini и Euromax. Он предназначен для своевременного предупреждения персонала о возможной опасности при малой скорости воздушного потока, удаляемого из вытяжного шкафа.

Монитор МВП 001 оснащен сенсором, который измеряет линейную скорость воздуха (м/сек) в вытяжном шкафу. Данные обрабатываются микропроцессором и отображаются на ЖК дисплее, расположенном на лицевой панели шкафа.

Дополнительно монитор оснащен системой оперативного оповещения — сигнальными индикаторами.

Зеленый — сигнализирует о том, что линейная скорость воздушного потока соответствует нормальной. Красный — сигнализирует о критически низком значении линейной скорости и о том, что вытяжка функционирует недостаточно эффективно.

Монитор МВП 001 имеет стандартную заводскую калибровку, но может быть настроен и по специальным требованиям заказчика. В стандартном исполнении калибровка монитора соответствует рекомендациям SEFA (Scientific Equipment and Furniture Association) и согласуется с BS (British Standard) 7258, Part 1.

Принцип действия

В рабочей камере вытяжного шкафа (на потолке) установлен УФ-датчик, который фиксирует появление искры или открытого пламени. Информация о возгорании поступает в процессор монитора воздушного потока МВП 001, который выдает команду на снятие напряжения привода воздушной заслонки (демпера), установленной в патрубке вытяжного шкафа.

В течение 3 секунд демпер перекрывает всю площадь вентиляционного канала, одновременно прекращая тягу в рабочей камере и тумбах шкафа, и закрывает таким образом пламени доступ в систему лабораторной вентиляции.

На индикатор монитора выводится сообщение «FL» (от английского «Flame»-пламя) и мигает красный светодиод.

Система может быть установлена на любой вытяжной шкаф (кроме ВЗБ), изготовленный после 2009 года.
