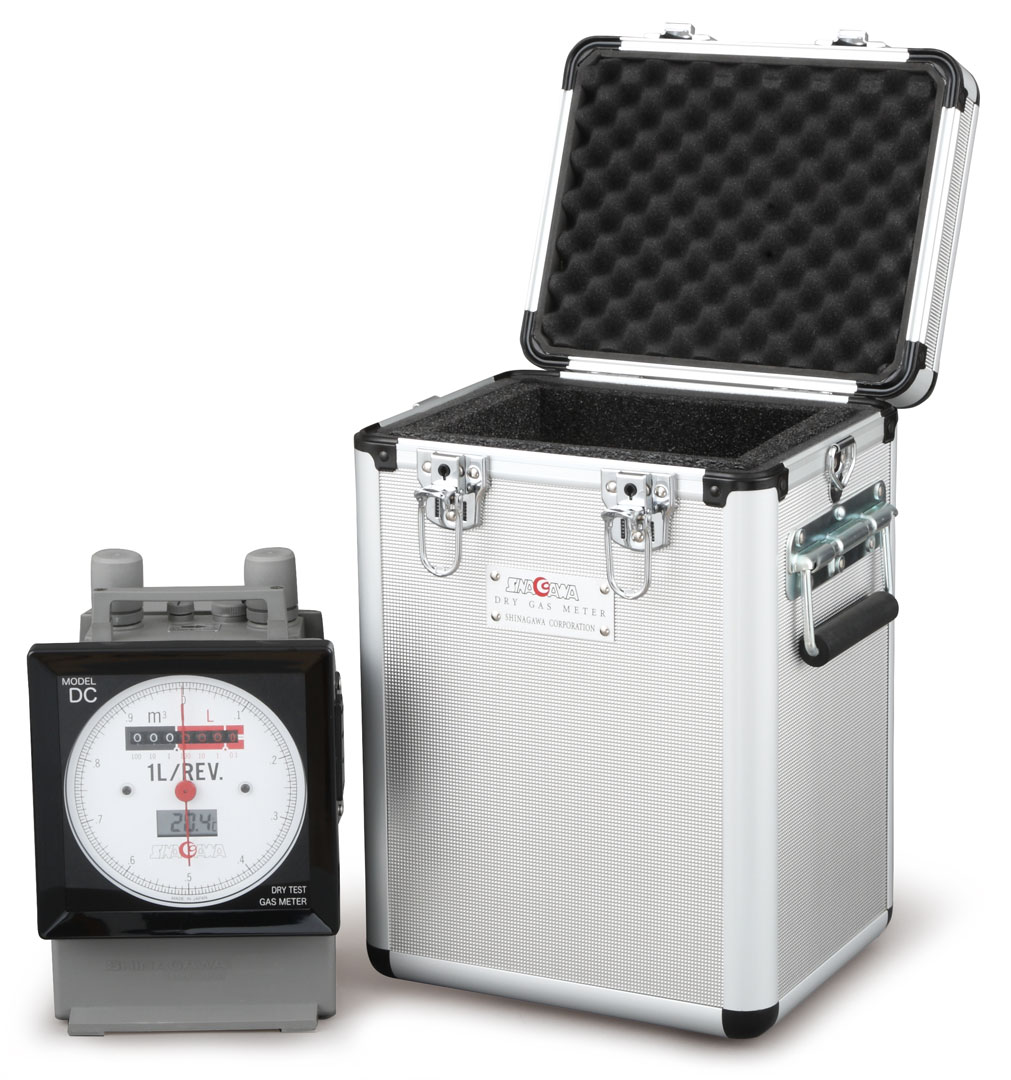

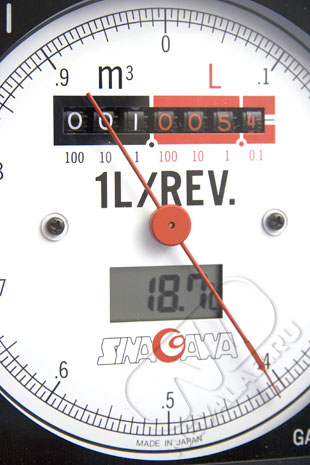

Расходомер Shinagawa DC

Суховоздушные счетчики Shinagawa DC газа объемного типа являются расходомерами, непрерывно измеряющими объем газа. Измерительное устройство состоит из двух камер со встроенными диафрагмами из полимерного материала.

Скачать брошюру в формате PDF

Все модели суховоздушных счетчиков в формате PDF(ENG)

Поступательное движение диафрагм под действием разности давлений газа на входе и выходе счетчика преобразуется во вращательное движение и передается на отсчетное устройство.

Счетчик газа объемного типа позволяет проводить измерения расхода любого газа, независимо от его природы, удельной массы и вязкости. Благодаря особенностям конструкции диафрагменный счетчик газа не требует увлажнения газа. Счетчик можно использовать как для точного измерения расхода газа в аналитических лабораториях, так и в лабораториях промышленных предприятий при поверке расходомеров.

Компактный и легкий
Высокая точность (0,6%)
Широкий диапазон измерения (от 0,01 до 5,0 м³/час)
Простота в применении
Низкая стоимость
Детектор пульсации (опция)
Индикатор температуры
Манометр (опция)

Модель DC – А

Символ «А» – общего назначения.

Суховоздушный счетчик газа в стандартном исполнении – это автономный компактный счетчик газа, обладающий повышенной надежностью и прочностью. Счетчик газа общего назначения оптимально подходит для измерения расхода газа при проведении химических анализов и поверки точности измерения бытовых газовых счетчиков. Манометр поставляется опционально.

Модель DC – C

Символ «С» – специального назначения (коррозионно-стойкий).

Модель DC – M

Символ «М» – счетчик оборудован манометром.

Суховоздушный счетчик газа Shinagawa DC в коррозионно-стойком исполнении разработан для проведения измерений при наличии в газе коррозионно-активных веществ. В корпус счетчика встроены такие важные дополнительные элементы для точного измерения, как индикатор температуры газа, манометр и детектор пульсации (опционально). Благодаря тому, что корпус и основные внутренние детали прибора изготовлены из технической пластмассы и нержавеющей стали, счетчик обладает повышенной коррозионной стойкостью и длительным сроком службы.

Особенности

Корпус из технической пластмассы

Корпус и детали измерительного устройства суховоздушного счетчика газа модели DC изготовлены из высококачественного кристаллизованного полибутилентерафталата, содержащего 15% стекловолокна. Данный материал обладает такими преимуществами как механическая и химическая стойкость, термостойкость, влагонепроницаемость, ударопрочность, не накапливает электрического напряжения и является устойчивым к атмосферным воздействиям. Суховоздушный счетчик газа DC имеет небольшой вес и современный дизайн.

Высокая точность измерения

Точность счетчика газа Shinagawa достигается благодаря особенностям конструкции измерительного устройства.

Манометр (встраивается опционально)

Манометр на 180 мм вод.ст. (U – образной формы) изготовлен из высококачественного конструкционного пластика и стекла, является ударопрочным, компактным, легким.

Дополнительный разъем для датчика
Дополнительный разъем для манометра

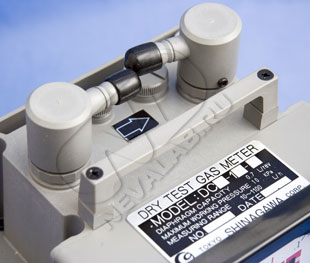

Впускной штуцер для газа
Ручка для переноски
Манометр на 180 мм вод.ст.
Выпускной штуцер для газа
Верхняя оболочка
Индикатор температуры
Датчик импульсов
Нижняя оболочка
Фронтальное покрытие корпуса
Винты для крепления счетчика

Дополнительные принадлежности

Детекторы пульсации для различных параметров пульсации
Резиновые шланги различных размеров.
Цифровые счетчики SUS или STF

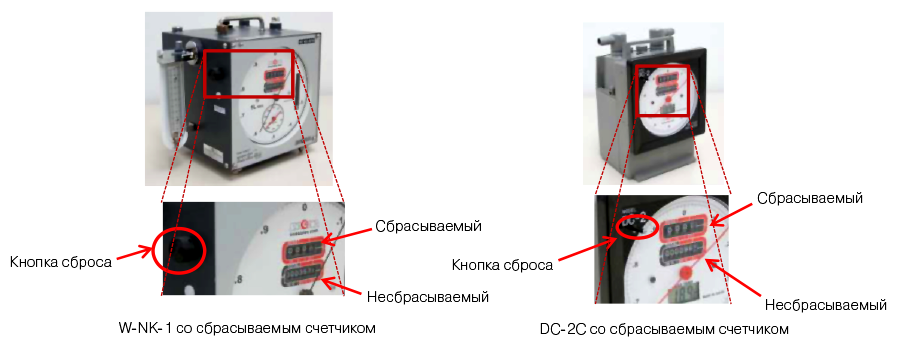

Сбрасываемый счетчик (опция)

В некоторых ситуациях необходимо определить расход газа, прошедшего через счетчик с момента начала анализа, например, при проведении экологического мониторинга в нескольких точках, когда объем газа требуется определить в каждой из них.

К газовым счетчикам типа DC предлагается встраиваемая опция «Сброс счетчика» — расходомер оснащается сбрасываемым счетчиком в дополнение к счетчику общего объема. Кнопка сброса располагается на передней панели прибора.

Наличие сбрасываемого счетчика позволяет избежать недостатков традиционных методов определения расхода газа:

Ручной метод требует дополнительных затрат времени на вычисление объема, вероятны недостоверные результаты из-за влияния человеческого фактора.
Автоматический метод требует установки дополнительного оборудования и, соответственно, увеличивается потребление электроэнергии.

Технические характеристики

Модели и модификации	DC-1C/DC-1C-M	DC-2C/DC-2C-M	DC-5C/DC-5C-M
Артикул	2-59840/2-59847	2-59841/2-59844	2-59842/2-59843
Максимальный расход Qмакс, м³/ч	1,1	2,0	5,0
Минимальный расход Qмин, м³/ч	0,01
Потери давления при Qмакс, не более, Па	300
Пределы относительной допускаемой погрешности, %	0,6
Циклический объем, м³	0,0007	0,0007	0,0012
Максимально-допустимое рабочее давление внутри корпуса, кПа	10
Диапазон температур окружающей среды, °С	от -10 до 50
Относительная влажность окружающего воздуха, %	до 95 (при t=+35°С)
Диапазон температур рабочей среды, °С	от -10 до 50
Номинальный диаметр штуцеров, мм	9	13	19
Емкость счетного механизма, м³	999,999	999,999	9999,999
Цена деления наименьшего разряда (индикатора часового типа), м³	0,00001	0,00001	0,0001
Габаритные размеры (Ш × В × Д), мм	258 × 174 × 150	258 × 174 × 150	309 × 199 × 176
Диапазон температур транспортировки и хранения, °С	от –40 до +60
Масса, кг	2,8	2,8	4,2
Средний срок службы (эксплуатации), лет	10

Материал и измеряемые газы

Название материала	A (стандартный)	C (коррозионно-стойкий)
Измеряемые газы	Бытовой газ, сжиженный природный газ, сжиженный нефтяной газ, азот, насыщенный углеводородный газ, воздух, аргон и другие инертные газы, за исключением коррозионных газов.	Аммиак, ацетилен, сероводород и диоксид серы, выхлопные газы, газы, горючие газы и другие коррозионные газы
Материалы, используемые в конструкции счетчика	Полибутилентерефталат, поликарбонат, полиацеталь, акрилонитрильный каучук, алюминий, бронза, оцинкованный стальной лист	Полибутилентерефталат, прлифенилсульфид, акрилонитрильный каучук, алюминий, внутренние элементы из листовой стали с антикоррозионным покрытием(цинкование), бронза, полиацеталь
