Лабораторный счетчик газа с жидкостным затвором для решений повседневных задач

Скачать брошюру в формате PDF

Все модели с жидкостным затвором счетчиков в формате PDF(ENG)

Счетчики газа с жидкостным затвором позволяют измерять объем газа независимо от его природы, удельной массы, вязкости, температуры и влажности, сохраняя высокую точность во всем интервале измерения.

  • Компактный и легкий
  • Небольшие потери давления (до 150 Па)
  • Возможность измерения низких значений потоков (до 20 см3/мин)
  • Высокая воспроизводимость (0,1%)
  • Широкий диапазон измерения (от 0,001 до 0,6 м3/ч)
  • Встроенный индикатор температуры

Принцип действия

Счетчики газа (расходомеры) с жидкостным затвором работают по принципу вытеснения. Барабан, находящийся внутри расходомера газа, разделен с помощью перегородок на изолированные друг от друга камеры. Внутри барабана происходит измерение объема посредством периодического наполнения и опустошения мерных камер, поскольку камеры периодически заполняется газом, это вытесняет жидкость и заставляет барабан вращаться. Вращение барабана передаются на стрелочный индикатор на лицевой панели, показывая объём, протекающий через счетчик.

Газ попадает в измерительный барабан расходомера, последовательно заполняет четыре измерительные камеры. Измерительный объем расходомера ограничивается заполняемым уровнем затворной жидкости, расположенным немного выше оси барабана (в качестве затворной жидкости может применяться вода или масло с низкой вязкостью). Под действием разности давлений газа на входе и выходе барабан  непрерывно вращается. Количество оборотов барабана расходомера пропорционально объему газа, прошедшему через газосчетчик. Вращение измерительного барабана расходомера с помощью магнитной муфты передается на считывающее устройство, фиксирующее значения объема газа.

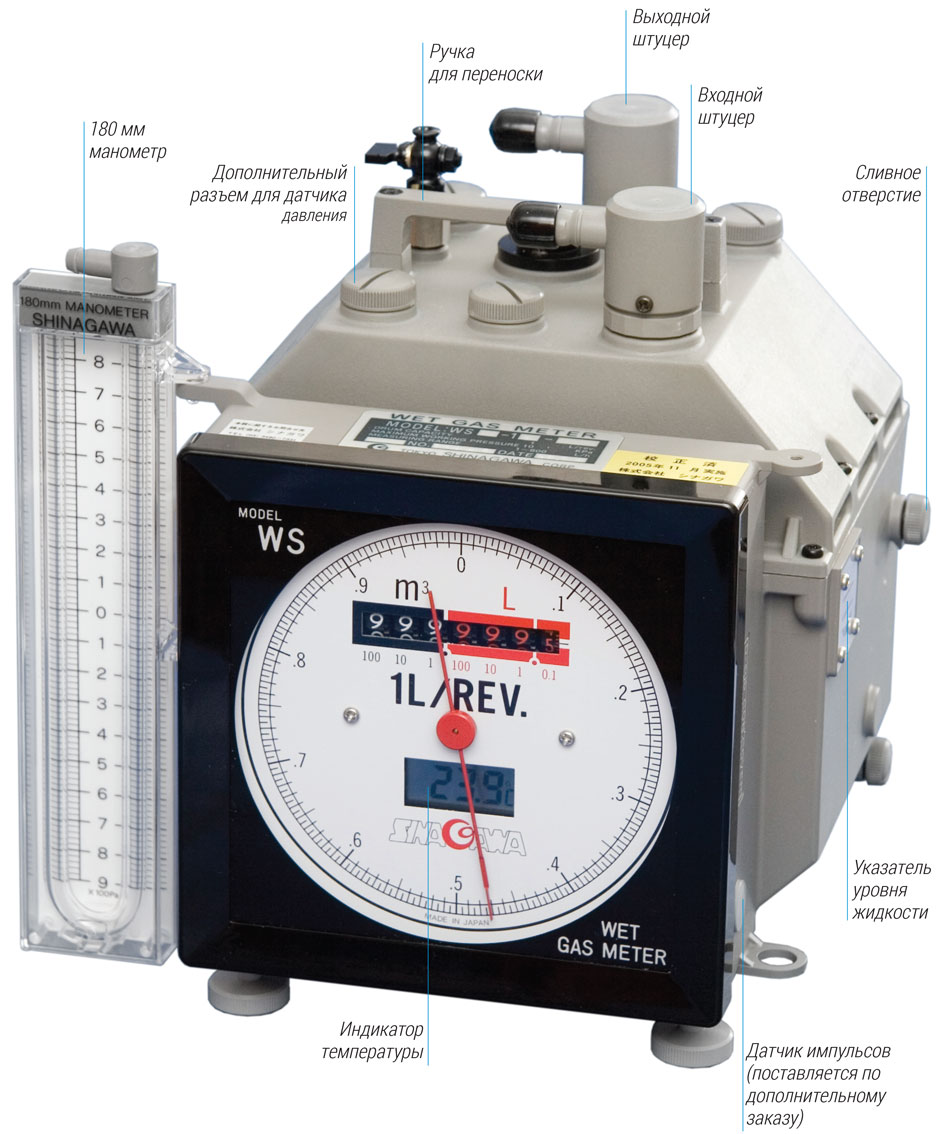

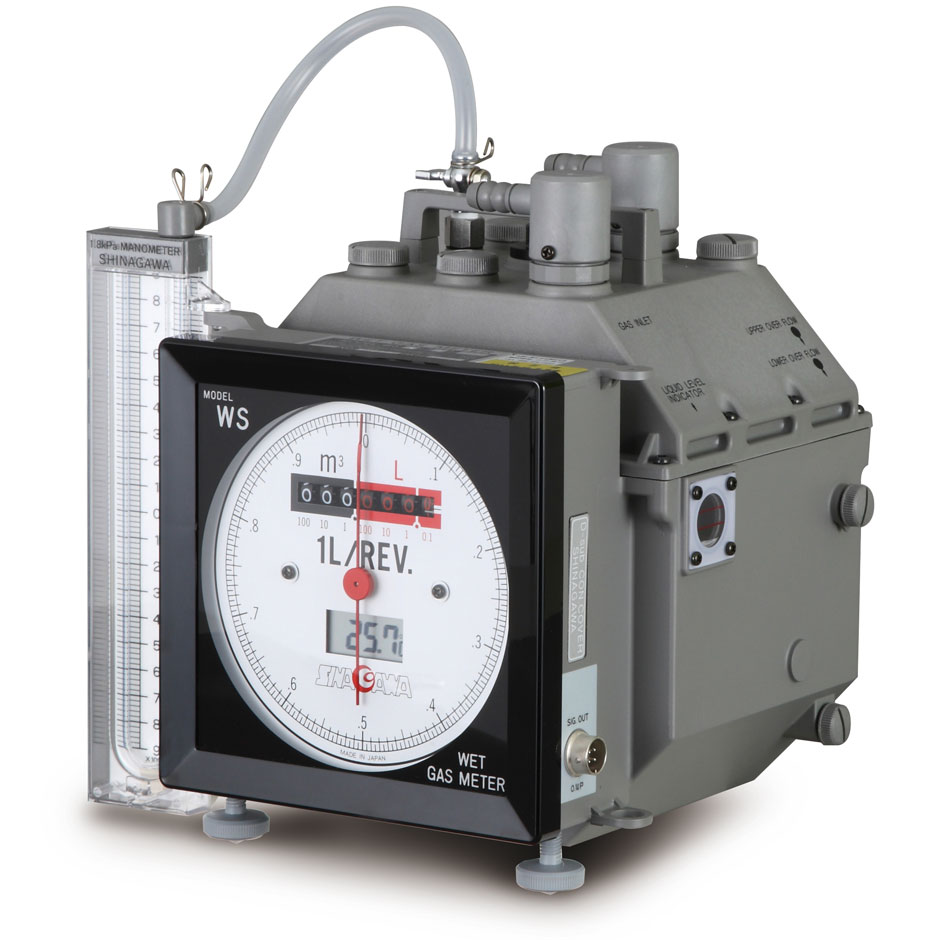

Счетчик газа (расходомер) с жидкостным затвором Shinagawa WS

Счетчик газа (расходомер) с жидкостным затвором Shinagawa WS

Особенности

Счетчик газа жидкостной расходомер газа Shinagawa

Новая конструкция

В расходомере WS-1 используется новый метод для точной установки уровня затворной жидкости. Затворная жидкость подается в мерный барабан расходомера через специальное отверстие в верхней части прибора. При переполнении затворная жидкость начнет вытекать из сливного отверстия. В этом случае необходимо прекратить подачу затворной жидкости, дать стечь излишкам, после чего необходимый уровень установится автоматически.

Корпус из технической пластмассы

Корпус газового счетчика выполнен из технической пластмассы (ПBT) и алюминия. Поверхность измерительного барабана, контактирующая с газом, изготовлена из поливинилхлорида. Такие конструктивные особенности придают расходомеру высокие антикоррозийные, ударопрочные и водоотталкивающие свойства.

  • Встроенный канал измерения температуры газа (индикаторный канал)
  • Разъемы для подключения внешних измерителей температуры и давления газа

U-образный водяной манометр с верхним пределом измерений 1,8 кПа входит в комплект поставки.

Малогабаритный и простой в использовании

Современный дизайн делает расходомер компактным, легким и удобным в обращении.

Сбрасываемый счетчик (опция)

В некоторых ситуациях необходимо определить расход газа, прошедшего через счетчик с момента начала анализа, например, при проведении экологического мониторинга в нескольких точках, когда объем газа требуется определить в каждой из них.

К газовым счетчикам типа WS предлагается встраиваемая опция «Сброс счетчика» — расходомер оснащается сбрасываемым счетчиком в дополнение к счетчику общего объема. Кнопка сброса располагается на передней панели прибора.

Наличие сбрасываемого счетчика позволяет избежать недостатков традиционных методов определения расхода газа:

  • Ручной метод требует дополнительных затрат времени на вычисление объема, вероятны недостоверные результаты из-за влияния человеческого фактора.
  • Автоматический метод требует установки дополнительного оборудования и, соответственно, увеличивается потребление электроэнергии.

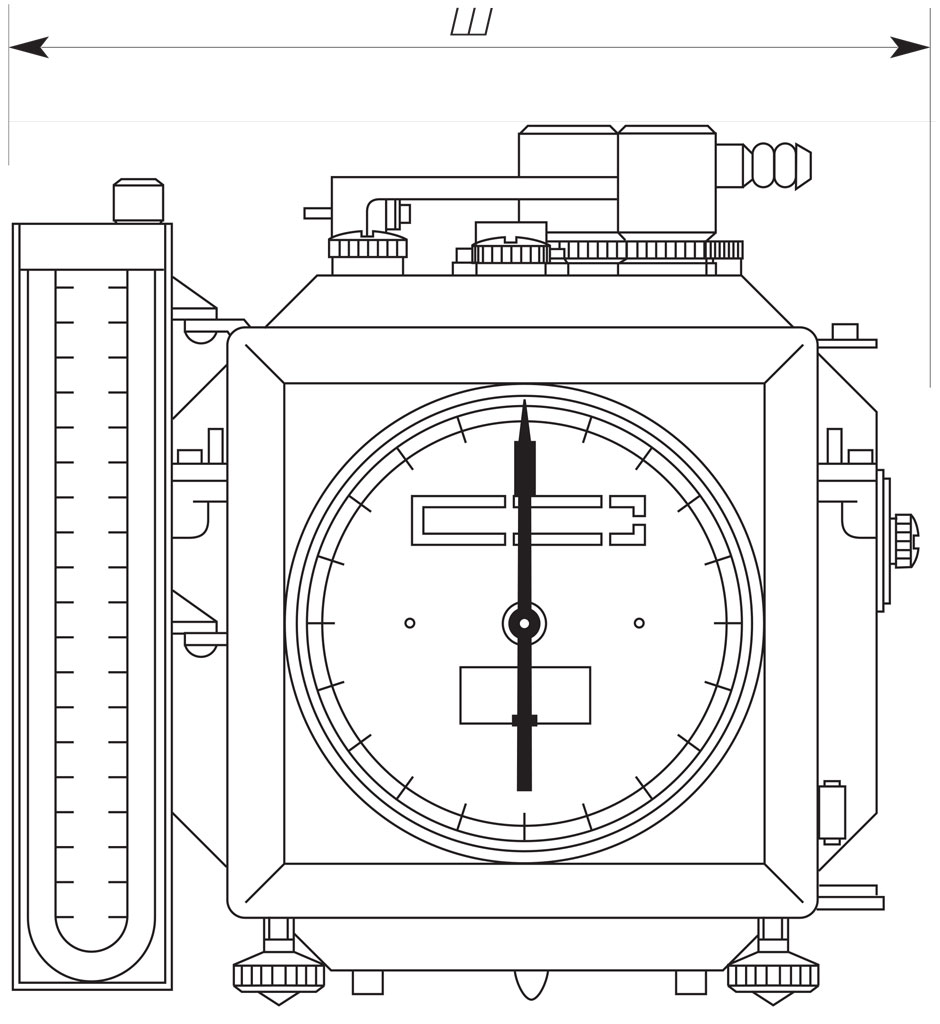

Габаритные размеры счетчика газа, жидкостного расходомера газа Shinagawa Габаритные размеры счетчика газа, жидкостного расходомера газа Shinagawa

Технические характеристики

Модель WS-1A
Артикул 2-59820
Максимальный расход Qмакс, м3 0,6
Минимальный расход Qмакс, м3 0,001
Потеря давления при Qмакс, не более, Па 150
Пределы допускаемой относительной погрешности, % 0,5
Циклический объем, дм3 1,0
Максимально-допустимое рабочее давление внутри корпуса, кПа 10
Диапазон температуры окружающей среды, °C от 4 до 40
Относительная влажность окружающего воздуха, % (при t=+35°С) до 95
Диапазон температуры рабочей среды, °С от 4 до +40
Номинальный диаметр штуцеров, мм 9
Емкость счетного механизма, м3 999,9999
Цена деления наименьшего разряда, дм3 0,005
Датчик температуры
(для газа)
ЖК дисплей, точность 1°С, литиевая батарея рассчитана на 7 лет работы без замен
Манометр 180 мм вод. ст. (U - образная стеклянная трубка с держателем)
Габаритные размеры (Ш × В × Д), мм 253 × 260 × 204
Диапазон температур транспортировки и хранения, °С от –40 до +60
Масса, кг 2,9 (с водой 5,5 кг)
Внешние условия использовать в помещениях; при использовании в полевых условиях избегать попадания прямых солнечных лучей и неблагоприятных погодных воздействий
