Для автоматического измерения массовой концентрации взвешенных частиц в атмосферном воздухе

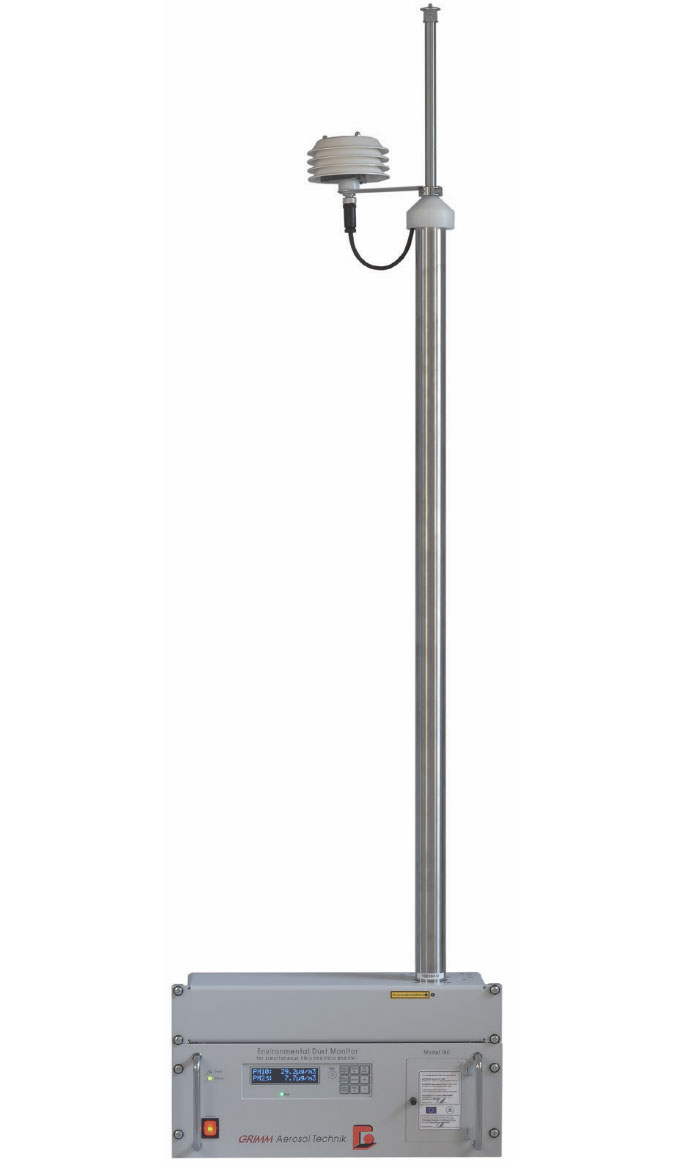

Экологический монитор пыли GRIMM EDM 180

GRIMM EDM 180 является автоматической измерительной системой для измерения концентрации взвешенных частиц PM10, PM2.5 в окружающем воздухе.

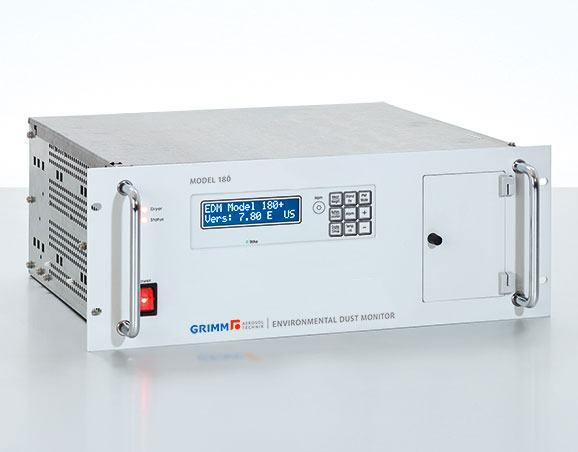

Экологический монитор пыли GRIMM EDM 180

Эта система позволяет одновременно измерять концентрации PM по 31 диапазону размеров частиц с разрешением 0,1 мкг / м3 и имеет автоматическую изотермическую систему осушения отбираемой пробы Nafion. GRIMM EDM 180 работает бесшумно, требует минимального обслуживания и может быть проверен на месте с помощью комплекта для полевых испытаний вместе с нашим программным обеспечением для диагностики системы

EDM 180 является оптимальным решением для мониторинга окружающей среды, например, автоматические измерения PM в воздухе населенных мест. EDM 180 обслуживает государственные сети и институты в более чем 30 странах.

Характеристики:

  • сертификаты и разрешения: EN, US-EPA, UK-MCERTS, CN-CMA;
  • внесен в ГР СИ РФ 72231-18;
  • рекомендован к использованию РД 52.04.830-2015
  • измерение в режиме реального времени содержания пыли фракции PM10, PM2.5, PM1, общей пыли (TC) и распределение по размерности;
  • полностью автоматизированная система мониторинга с удаленным доступом;
  • чрезвычайно энергосберегающий, низкие эксплуатационные расходы, отсутствие расходных материалов;
  • без потерь полулетучих соединений;
  • нет радиоактивного источника, нечувствителен к вибрациям (может применяться в передвижных лабораториях);
  • универсальный сбор данных и связь (Регистратор данных GSM);
  • самопроверка всех оптических и пневматических компонентов на соответствие высоким стандартам качества;
  • очистка воздуха для защиты лазера и детектора в оптической ячейке;
  • датчики температуры и относительной влажности;
  • общий входной поток анализируется в оптической ячейке;
  • отличная воспроизводимость при низких и высоких концентрациях пыли.

Применение:

  • мониторинг взвешенных частиц PM10, PM2.5;
  • экологические и эпидемиологические исследования;
  • мониторинг объектов строительства и добычи полезных ископаемых.

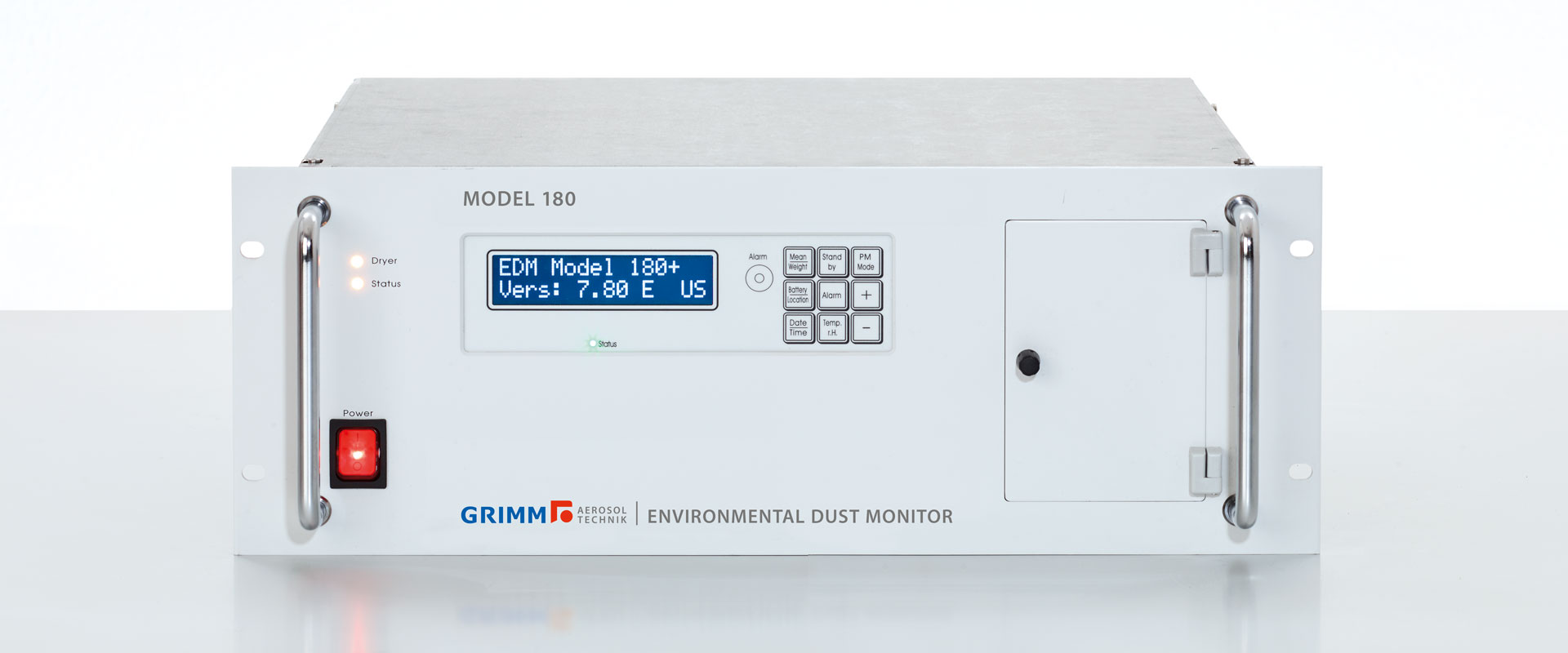

Экологический монитор пыли GRIMM EDM 180


Основные технические характеристики (данные производителя):

Определяемые фракции пыли PM10, PM2.5, PM1
Опционно (распределение по размеру) TC (Total Counts) и количество частиц по каналам всех размеров
Диапазон размеров частиц 0.25 - 32 мкм
Число каналов 31
Количество частиц 0 - 3 000 000 частиц/литр
Воспроизводимость > 97% от общего диапазона измерений

Применение:

  • мониторинг взвешенных частиц PM10, PM2.5;
  • экологические и эпидемиологические исследования;
  • мониторинг объектов строительства и добычи полезных ископаемых.

Экологический монитор пыли GRIMM EDM 180


Основные метрологические характеристики (из описания типа СИ):

Диапазон показаний массовой концентрации аэрозольных частиц, мг/м3  от 0,0001 до 100
Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3   от 0,01 до 10

Пределы допускаемой основной приведенной погрешности измерений массовой концентрации аэрозольных

частиц в диапазоне от 0,01 до 0,5 мг/м3 включ. (общая концентрация взвешенных частиц PM-10, PM-2,5, PM-1)

при нормальной температуре отбираемой пробы от +15 до +25 °С, %

 ±20

Пределы допускаемой основной относительной погрешности измерений массовой концентрации аэрозольных

частиц в диапазоне от 0,5 до 10 мг/м3 включ. (общая концентрация взвешенных частиц PM-10, PM-2,5, PM-1)

при нормальной температуре отбираемой пробы от +15 до +25 °С, %
 ±20

Функциональность

Принцип обнаружения оптический рассеяние света на отдельных частицах; объем обнаружения аэродинамически сфокусированный, без погрешности в пограничной зоне;
Оптическая ячейка лазерный диод 660 nm
Детектор 2 x 16 каналов необработанных данных
Временное разрешение дискретные интервалы хранения: 6 с; 1, 5, 10, 15, 30, 60 мин
Скорость потока пробы 1.2 л/мин, стабильность ± 3%
Внутренний промывочный расход воздуха 0.4 л/мин, защита для лазерной оптики, эталонный воздух для самопроверки
Вход для отбора проб изотермическая система осушения отбираемой пробы с мембраной Nafion, контролируемая датчиком, без потери полулетучих соединений (SVC)

Управление

Управление Клавиатура или ПК с программным обеспечением GRIMM или Hyper Terminal
Интерфейсы RS-232 (GESYTEC)
Аналоговый вход 1 порт (0 - 10 В) для вспомогательных датчиков
Источник питания 230 В/50 Гц
Потребляемая мощность 18 Вт стандарт, 104 Вт с системой осушения Nafion, 116 Вт максимум, Imax: 1.4 A
Температурный диапазон от -20 до +50°C, без конденсации
Диапазон абсолютного давления 900 - 1100 мбар; регулируемая скорость потока пробы на больших высотах более 2000 м
Корпус для защиты от атмосферных воздействий Модель 199, автономный, полностью кондиционированный, для размещения EDM180 и других 19-дюймовых встраиваемых приборов
Размеры (В x Ш x Г) 26.6 x 48.3 x 36.4 см, без входного отверстия для отбора проб (19" стойка, 4 HU, дополнительные 2 HU для адаптера стойки)
Вес 18 кг, без адаптера стойки и пробоотборной трубы
