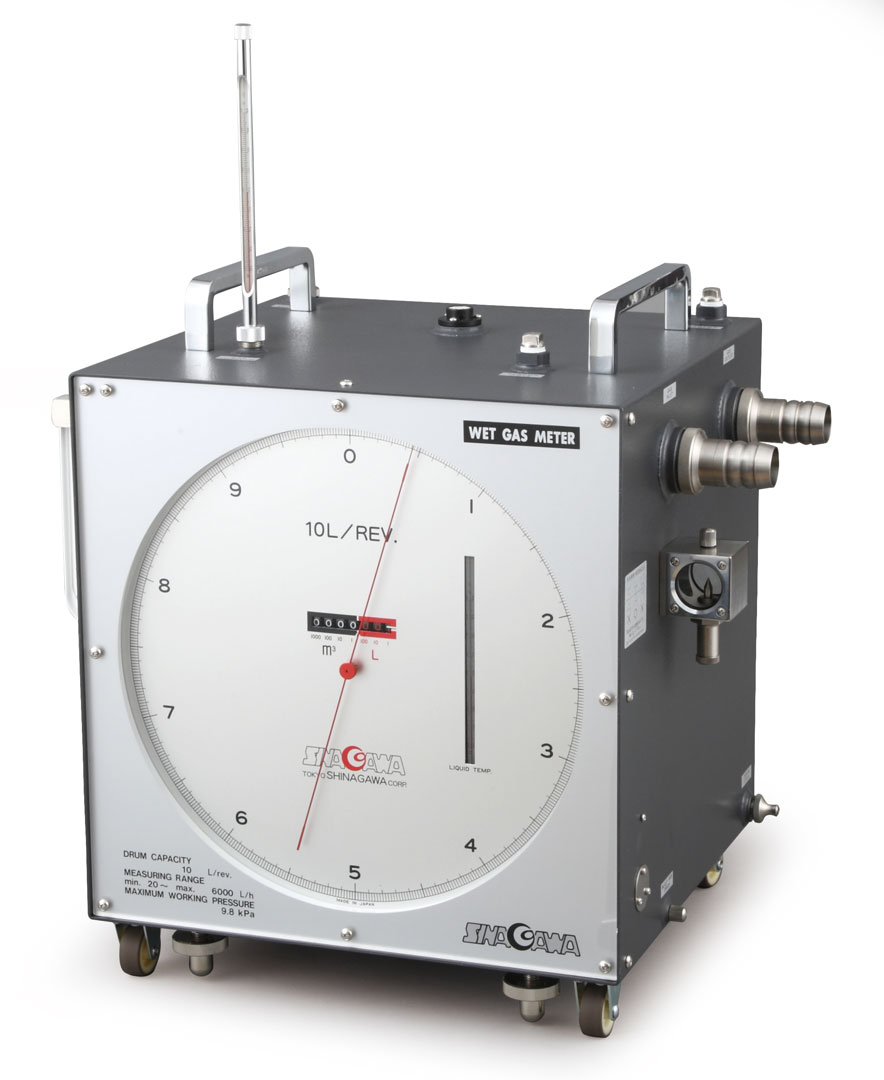

Высокоточный счетчик газа (расходомер газа) с жидкостным затвором Shinagawa W-NK-10

Модель Shinagawa W-NK-10

Модель W-NK-B

Символ «B» – повышенная коррозионная устойчивость.

Корпус, измерительный барабан и детали механической обработки: нержавеющая сталь
Неразъёмные соединения: сварка

Общие характеристики для всех моделей W-NK

Потеря давления при Qмакс, не более: 150 Па

Пределы рабочего давления: от 0 кПа до 10 кПа

Диапазон рабочих температур: от 4°C до 50°C

Повторяемость результатов измерений:
стандартное отклонение

Расход более 1/2 Qmax: ± 0,15%
Расход менее 1/2 Qmax: ± 0,1%
Приложенный манометр нельзя использовать при давлении более 1 кПа

Опции

При заказе счетчика, необходимо указать наличие ниже перечисленных функций:
  • Детектор пульсаций
  • Взрывозащищенное исполнение
  • Сбрасываемый счетчик
Обратите внимание

Газы, состоящие, например, из O2 или H2 требуют специальные конфигурации расходомеров

Пожалуйста, свяжитесь с нами по поводу характеристик, ремонта или калибровки

Характеристики могут быть изменены без предварительного уведомления



МодельДиапазон измерений, дм3/мин (дм3/ч)Ёмкость барабана, лЦиклический объем, дм3Цена деления наименьшего разряда, дм3Номинальный диаметр штуцеров, ммГабариты,
Д × Ш × В, мм
Масса, кг (с водой, кг)
W-NK-0,50,016...5 (1...300)0,50,50,0019,5198 × 288 × 4355,0 (7,4)
W-NK-1 0,033...10 (2...600) 1 1 0,001 9,5 218 × 318 × 484 5,6 (9,3)
W-NK-2 0,066...20 (4...1200) 2 2 0,005 13 262 × 360 × 510 9,0 (14,7)
W-NK-2,5 0,083...25 (5...1500) 2,5 5 0,02 13 262 × 360 × 510 9,5 (15,2)
W-NK-5 0,16...50 (10...3000) 5 5 0,01 19 305 × 448 × 590 16,5 (31)
W-NK-10 0,33...100 (20...6000) 10 10 0,02 25 372 × 537 × 678 29,5 (57,2)



Аксессуары

STF Цифровой счетчик
STF Цифровой счетчик
Датчик давления
Датчик давления
Датчик температуры
Датчик температуры
Манометр на 3,6 кПа
Манометр на 3,6 кПа
Кейс для перевозки
Кейс для перевозки
Ингибиторы коррозии
Ингибиторы коррозии
