Газовые счетчики с жидкостным затвором для больших давлений

Счетчик газа (расходомер) высокого давления с жидкостным затвором Shinagawa W-NH-50B

Модель Shinagawa W-NH-50B

Все части счетчика: нержавеющая сталь
Соединение: сварной шов

Блок трансмиссии: герметичная система с магнитной муфтой

Корпус, измерительный барабан и детали механической обработки: нержавеющая сталь
Неразъёмные соединения: сварка в среде аргона, сварка

Общие характеристики для всех моделей W-NH

Потеря давления при Qмакс, не более: 150 Па

Пределы рабочего давления: от -0.097 МПа до 0.97 МПа

Допустимое давление: 1,45 МПа

Диапазон рабочих температур: от 4°C до 50°C

Повторяемость результатов измерений:
стандартное отклонение

Расход более 1/2 Qmax: ± 0,15%
Расход менее 1/2 Qmax: ± 0,1%

Опции

При заказе счетчика, необходимо указать наличие ниже перечисленных функций:
  • Детектор пульсаций
  • Взрывозащищенное исполнение
  • Сбрасываемый счетчик
Обратите внимание

Газы, состоящие, например, из O2 или H2 требуют специальные конфигурации расходомеров

Пожалуйста, свяжитесь с нами по поводу характеристик, ремонта или калибровки

Характеристики могут быть изменены без предварительного уведомления



МодельДиапазон измерений, дм3/мин (дм3/ч)Ёмкость барабана, лЦиклический объем, дм3Цена деления наименьшего разряда, дм3Номинальный диаметр штуцеров, ммГабариты,
Д × Ш × В, мм
W-NH-1B 0,033...8,3 (2...500) 1 1 0,005 7* 315 × 350 × 405
W-NH-5B 0,16...41,6 (10...2500) 5 5 0,01 9,6* 390 × 455 × 525
W-NH-10B 0,33...83 (20...5000) 10 10 0,02 12,7* 525 × 525 × 590
W-NH-20B 1...166,6 (60...10000) 20 20 0,1 32 620 × 650 × 670
W-NH-25B 1,6...200 (100...12000) 25 50 0,2 40 680 × 650 × 670
W-NH-50B 2,5...383,3 (150...23000) 50 50 0,2 50 790 × 740 × 850
W-NH-100B 3,33...750 (200...45000) 100 100 0,5 65 935 × 920 × 1020

*Внешний диаметр нейлоновой трубки



Аксессуары

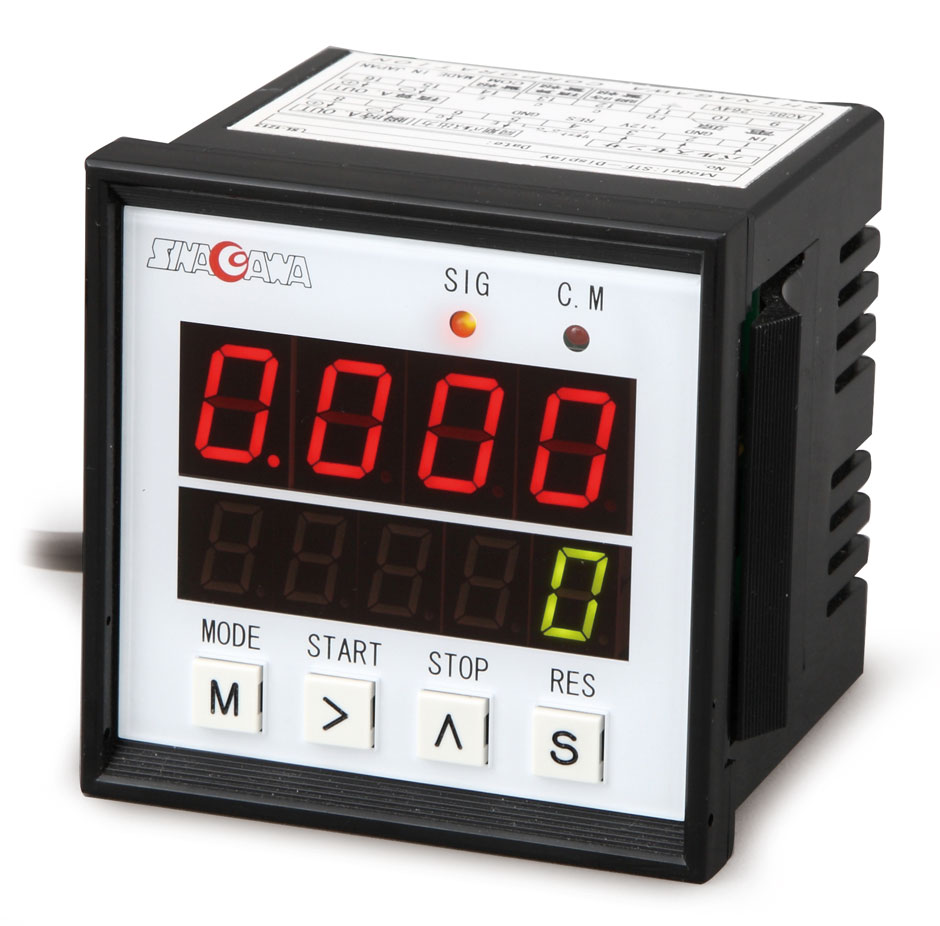

STF Цифровой счетчик
STF Цифровой счетчик

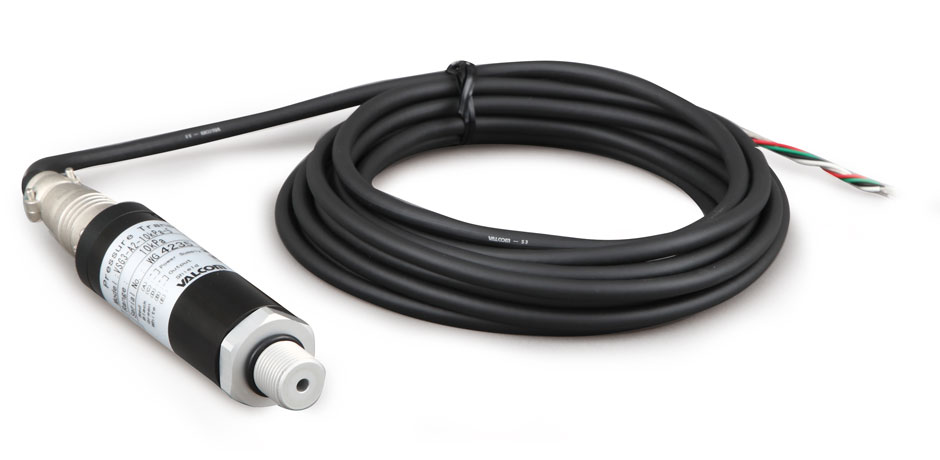

Датчик давления
Датчик давления

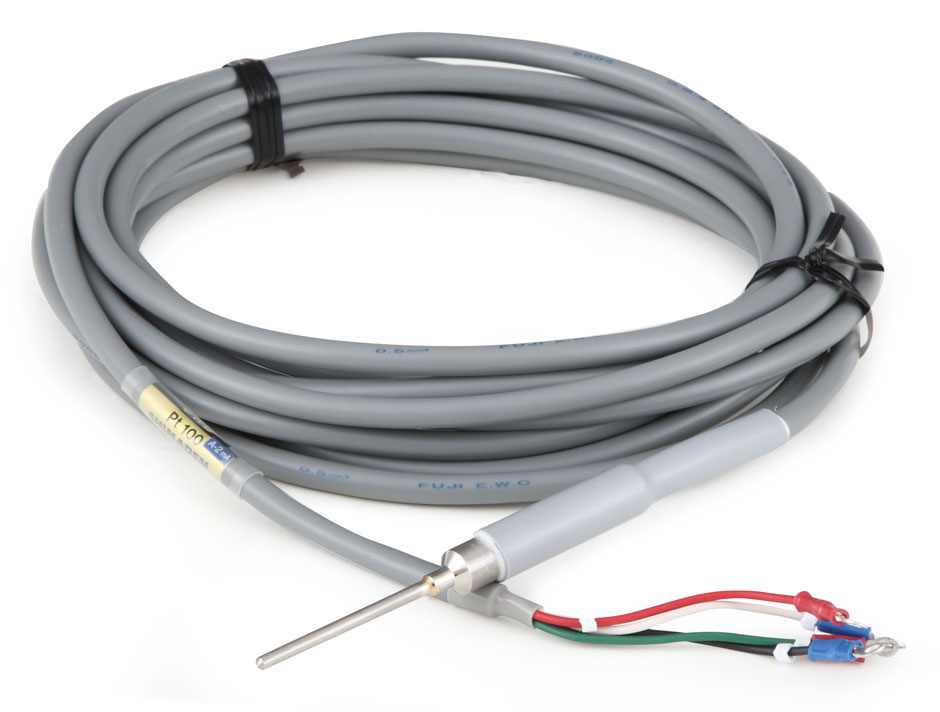

Датчик температуры
Датчик температуры

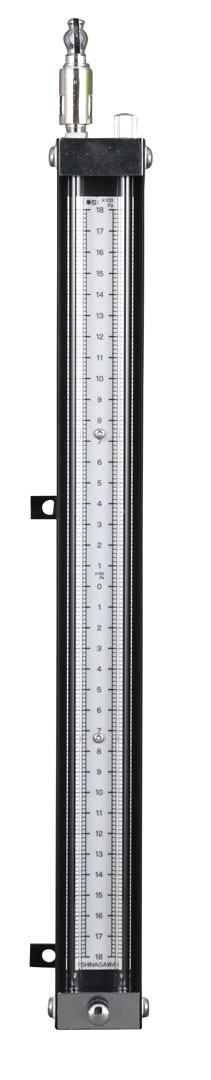

Манометр на 3,6 кПа
Манометр на 3,6 кПа

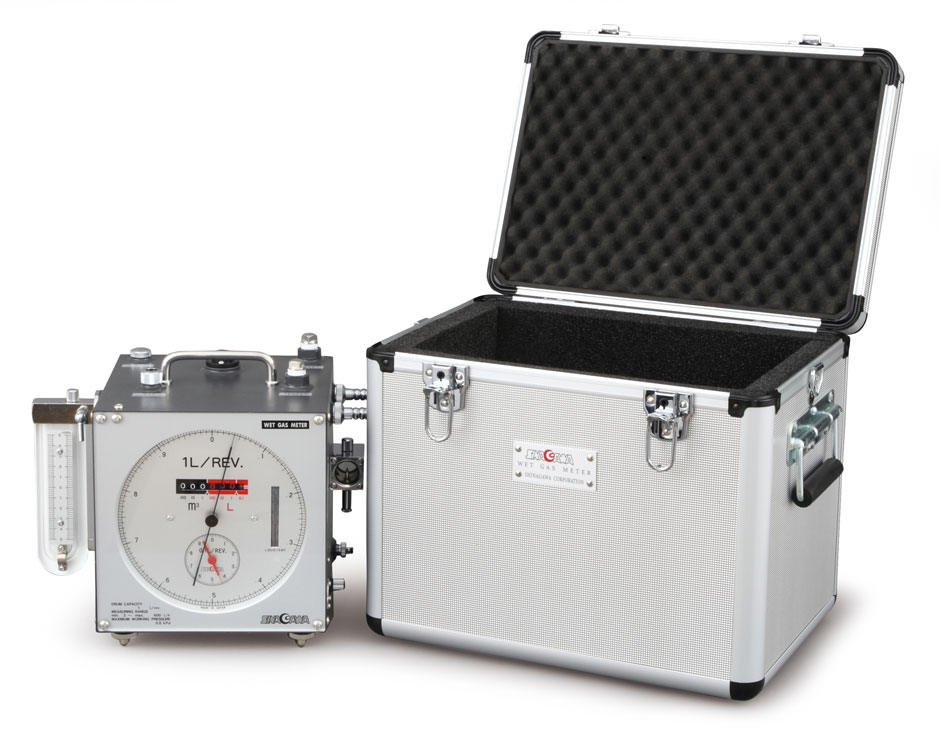

Кейс для перевозки
Кейс для перевозки

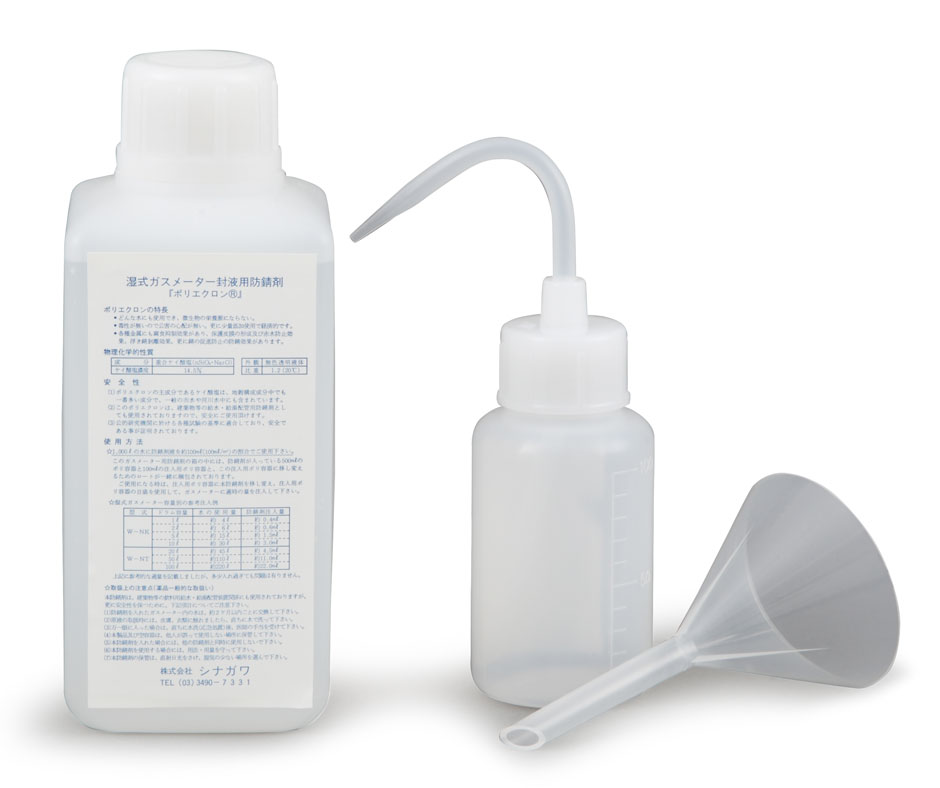

Ингибиторы коррозии
Ингибиторы коррозии
