Суховоздушные газовые счетчики для больших давлений

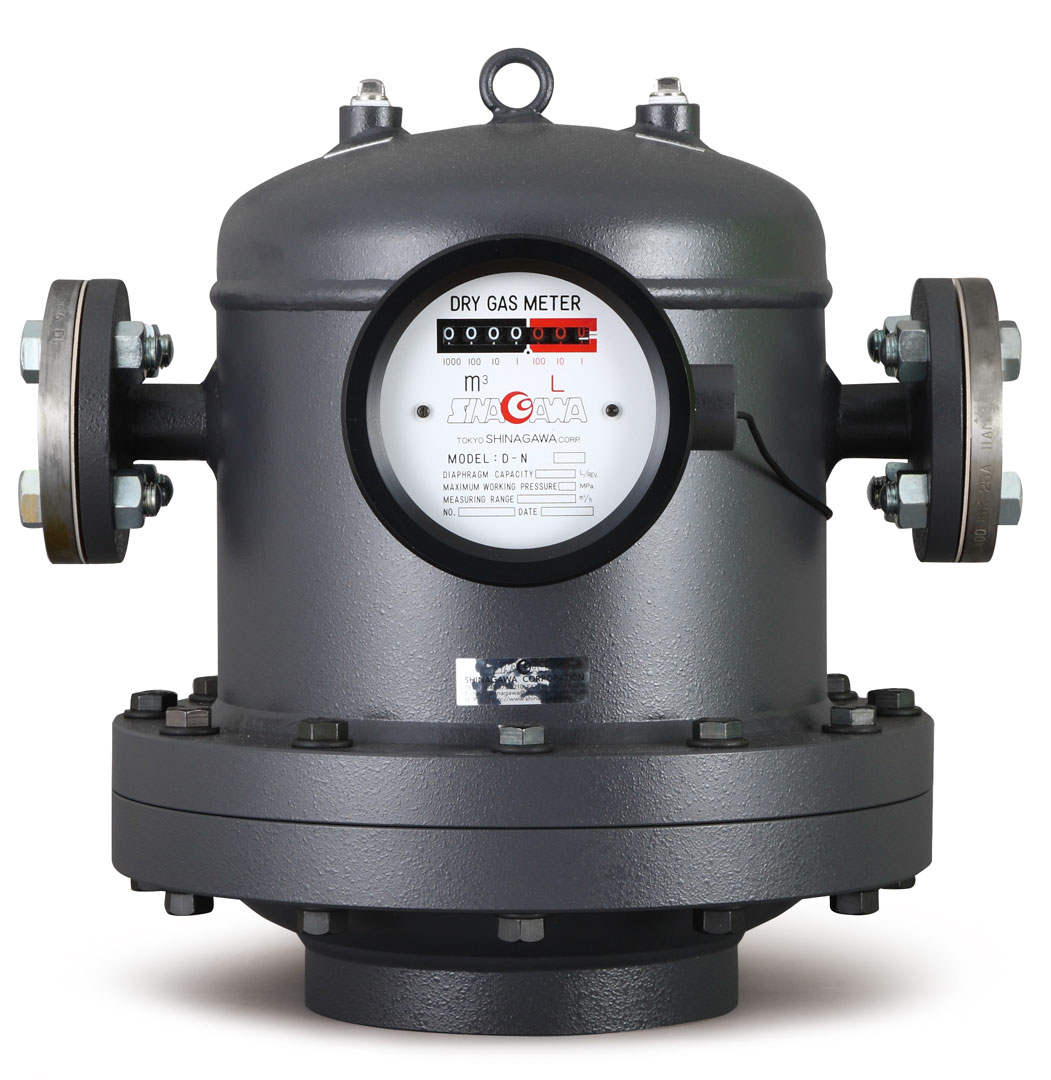

Суховоздушный счетчик газа (расходомер) высокого давления модель Shinagawa D-NM-7А

Модель Shinagawa D-NM-7А

Материалы

D-NM-2-15

Внутренний корпус: литье под давлением из алюминиевого сплава (ADC 12) и оцинкованная сталь

D-NM-30-120

Внутренний корпус: оцинкованная сталь

Все модели:

Внешний корпус: углеродистая сталь

Диафрагма: полиэфирная ткань с гидриновой резиной (ECO + NBR)

Блок трансмиссии: герметичная система с магнитной муфтой

Общие характеристики для всех моделей D-NM

Потеря давления при Qмакс, не более: 200 Па

Пределы рабочего давления: от -0.097 МПа до 0.97 МПа

Допустимое давление: 1,45 МПа

Диапазон рабочих температур: от -10°C до 50°C

Повторяемость результатов измерений: ± 0,3% стандартное отклонение, меняется в соответствии с условиями измерений

Опции

При заказе счетчика, необходимо указать наличие ниже перечисленных функций:
  • Детектор пульсаций
  • Взрывозащищенное исполнение
  • Сбрасываемый счетчик
Обратите внимание

Газы, состоящие, например, из O2 или H2 требуют специальные конфигурации расходомеров

Пожалуйста, свяжитесь с нами по поводу характеристик, ремонта или калибровки

Характеристики могут быть изменены без предварительного уведомления



МодельДиапазон измерений, дм3/мин (дм3/ч)Ёмкость камеры с диафрагмой, лЦена деления наименьшего разряда, дм3Номинальный диаметр штуцеров, ммГабариты,
Д × Ш × В, мм
Масса, кг (с водой, кг)
D-NM-2A0,16...33,3 (10...2000)0,60,220322 × 320 × 35427
D-NM-7A0,33...116,6 (20...7000)1,70,225379 × 380 × 42180
D-NM-15A3,33...250 (200...15000)4232474 × 400 × 54495
D-NM-30A10...500 (600...30000)9250476 × 530 × 599110
D-NM-50A16,6...833 (1000...50000)202065641 × 750 × 690160
D-NM-120A33,3...2000 (2000...120000)402080810 × 880 × 1030350



Аксессуары

STF Цифровой счетчик
STF Цифровой счетчик
Датчик давления
Датчик давления
Датчик температуры
Датчик температуры
Манометр на 3,6 кПа
Манометр на 3,6 кПа
STF Цифровой счетчик
Кейс для переноски
