Суховоздушные высокопроизводительные газовые счетчики для больших расходов газа

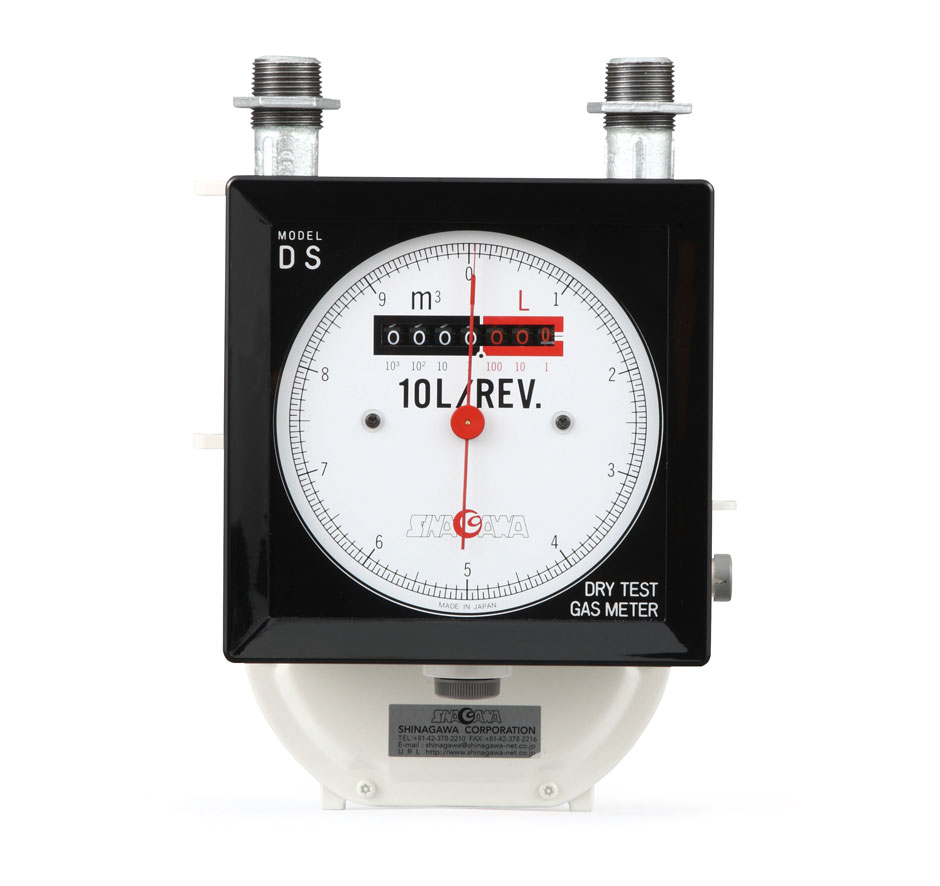

Высокопроизводительный счетчик газа (расходомер газа) с жидкостным затвором Shinagawa DS

Модель Shinagawa DS

Материалы

Модели DS-1,6...16:

Корпус: литье под давлением из алюминиевого сплава (ADC12) и оцинкованная сталь

Модели DS-25...160:

Корпус: оцинкованная сталь

Все модели:

Внутренние части: литье под давлением из алюминиевого сплава, оцинкованная сталь и полиацетальная смола

Диафрагма: полиэфирная ткань и бутадиен-нитрильный каучук (CHC + NBR)

Другие детали: латунь с никелевым покрытием, нержавеющая сталь и поликарбонат (PC)

Общие характеристики для всех моделей DS

Пределы рабочего давления: от 0 кПа до 20 кПа

Диапазон рабочих температур: от -10°C до 50°C

Повторяемость результатов измерений:
стандартное отклонение

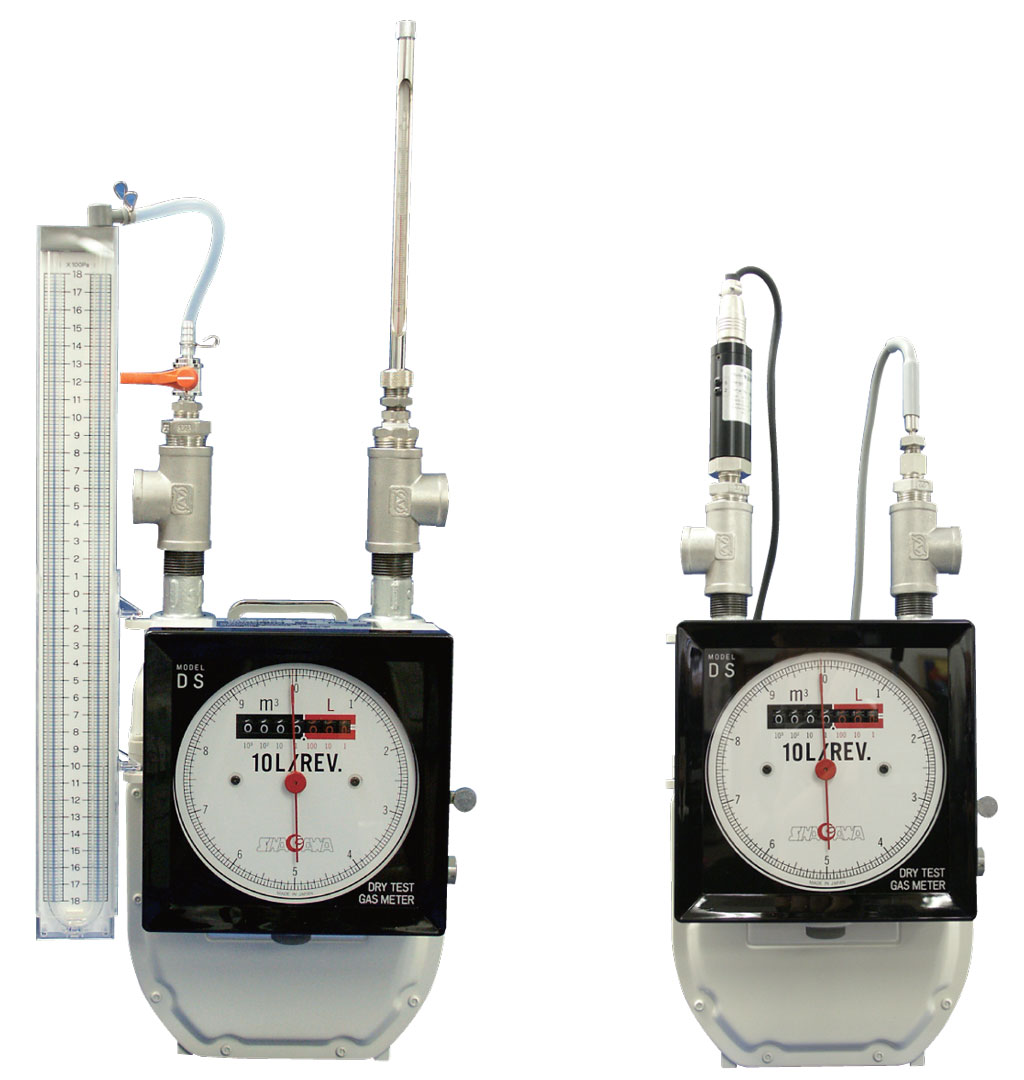

DS-6A-TM и DS-6A-TS с датчиками.

Модели Shinagawa DS-6A-TM и DS-6A-TS с датчиками. (Датчики приобретаются отдельно)

Опции

При заказе счетчика, необходимо указать наличие ниже перечисленных функций:
  • Детектор пульсаций
  • Взрывозащищенное исполнение
  • Сбрасываемый счетчик
Обратите внимание

Газы, состоящие, например, из O2 или H2 требуют специальные конфигурации расходомеров

Пожалуйста, свяжитесь с нами по поводу характеристик, ремонта или калибровки

Характеристики могут быть изменены без предварительного уведомления

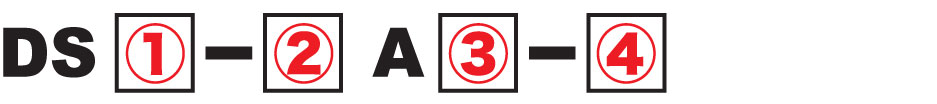

Маркировка моделей

Маркировка моделей Shinagawa DS

*Коррозионная стойкость Ce
  1. Детектор пульсаций
    A: Взрывозащищенное испольнение
    Da: Общего назначения (увеличенный)
    Пусто: Общего назначения
  2. Максимальный поток газа
    1,6/2,5/4/6/10/16/25/40/65/100/160
  3. Опция
    o: обезжиренный
  4. Опция
    T: Аналоговый индикатор
    M: с манометром на 3,6 кПа и стержневым термометром
    S: с монтажными гнездами под дачики давления и температуры
    Пусто: стадантратное соединение под газопровод

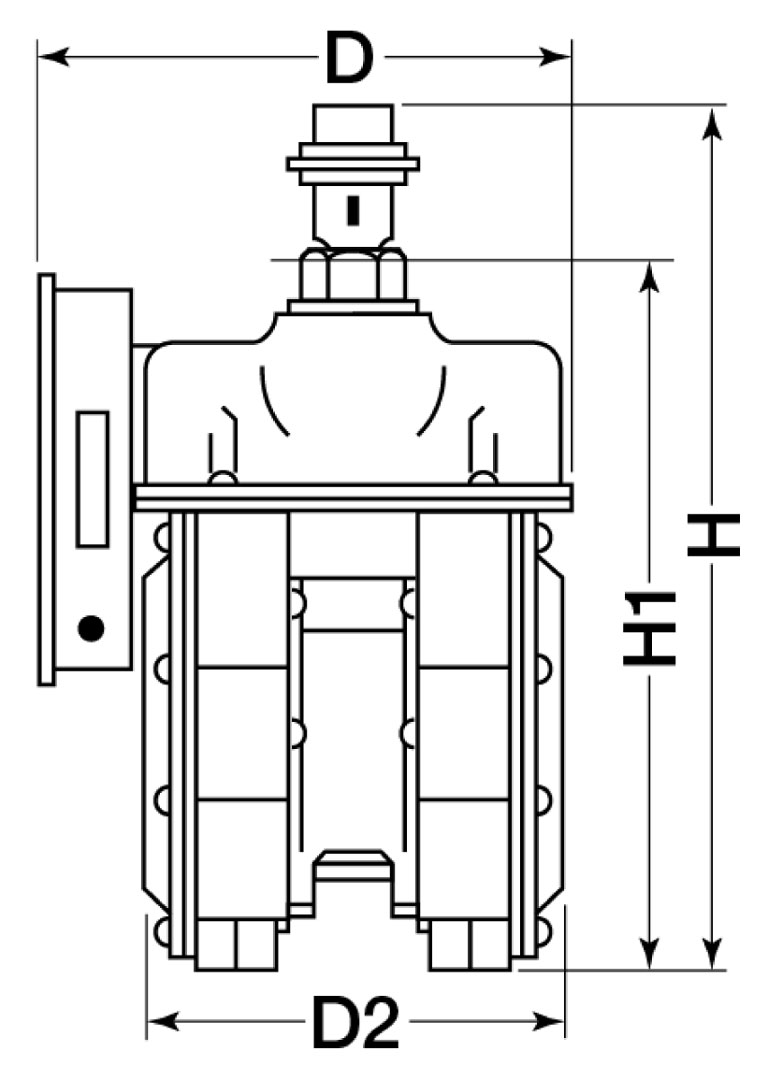

Основные размеры моделей Shinagawa DS

Основные размеры моделей Shinagawa DS



МодельDa частота пульсацийA частота пульсацийРасстояние между центром входа / выхода, ммWH1, ммH, ммL, ммL2, ммМасса, кг (с водой, кг)
DS-1,6A0,010,11130174219279173944,7
DS-2,5A0,010,111301742402991781025,1
DS-4A, -6A0,010,111301952693301961206,5
DS-10A, -16A0,111022030034142125316711
DS-25A0,111022041745253442136724
DS-40A, -65A11010032051357365547442336
DS-100A, -160A11010038063972884155951968



МодельДиапазон измерений, дм3/мин (м3/ч)Ёмкость камеры с диафрагмой, лЦиклический объем, дм3Цена деления наименьшего разряда, дм3Частота пульсаций (L/P)Потеря давления при Qмакс, не более, ПаНоминальный диаметр штуцеров, мм
DS-1.6A0,16...26,6 (0,01...1,6)0,6100,20,122020
DS-2.5A0,37...41,6 (0,02...2,5)0,9100,20,122020
DS-4A0,5...66,6 (0,03...4)1,7100,20,122020
DS-6A0,66...100 (0,04...6)1,7100,20,130020
DS-10A1,16...166 (0,07...10)41002130032
DS-16A1,66...266 (0,1...16)41002130032
DS-25A25...416 (0,15...25)91002130050
DS-40A5...666 (0,3...40)201000201030050
DS-65A6,66...1083 (0,4...65)201000201030050
DS-100A10...1666 (0,6...100)401000201030080
DS-160A16,6...2666 (1,0...160)401000201040080



Аксессуары

STF Цифровой счетчик
STF Цифровой счетчик
Датчик давления
Датчик давления
Датчик температуры
Датчик температуры
Манометр на 3,6 кПа
Манометр на 3,6 кПа
Кейс для переноски
Кейс для переноски
