Анализаторы Analytik Jena общего углерода и азота multi N/C®

TOC/TNb — анализаторы Analytik Jena для определения общего органического углерода и общего азота в образцах с различными матрицами.

Содержание общего органического углерода (TOC – total organic carbon) в воде — важнейший параметр, определяющий её чистоту. Он характеризует качество питьевой воды; воды, используемой в теплотехнике, в замкнутых контурах энергетических установок; в фармацевтической промышленности, в производстве микроэлектроники.

Анализаторы общего углерода и общего связанного азота серии multiN/С® применимы для решения широкого круга задач в полном соответствии требованиям международных и национальных нормативных документов DIN-EN, USEPA, ASTM, FDA и USP и позволяют в полностью автоматическом режиме за один аналитический цикл получать результаты измерения по следующим показателям:

  • TC (общий углерод),
  • TIC (общий неорганический углерод),
  • TOC (общий органический углерод),
  • POC (летучий органический углерод),
  • NPOC (нелетучий органический углерод),
  • TNb (общий связанный азот).

Принцип анализа

Принцип анализа заключается в высокотемпературном каталитическом окислении компонентов пробы (Т до 950 °С) в токе кислорода до соответствующих оксидов CO2, NOX и H2O:

R - C + O2 → CO2 + H2O + прочие оксиды

R - N + O2 → NO2 + H2O + прочие оксиды

далее их концентрации определяются с помощью различных детекторов:

CO2 – недисперсионный многоканальный ИК- детектор (MC-NDIR)

NOX – хемилюминисцентный детектор (CLD), либо твёрдотельный электрохимический детектор (CHD)

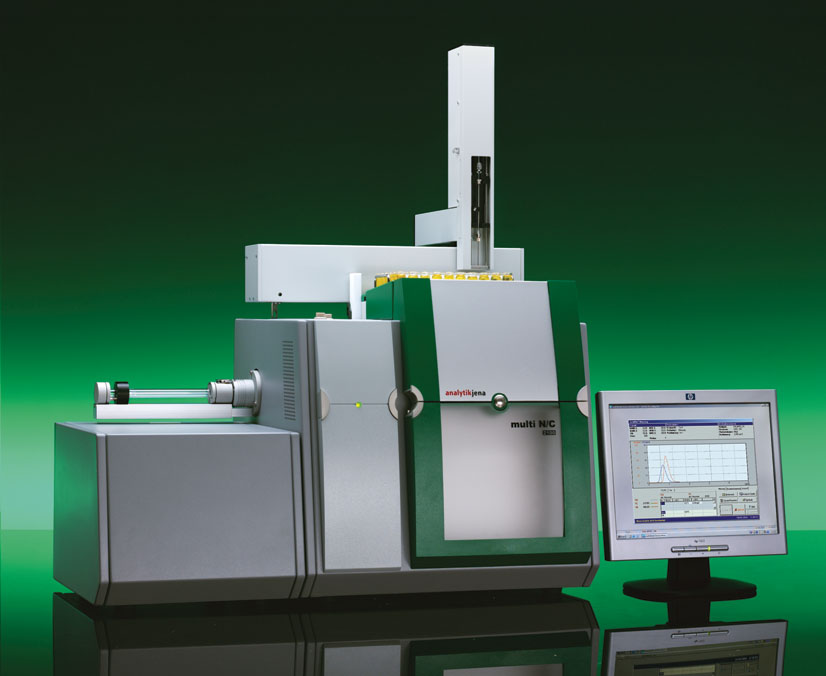

multi N/C 2100 S с приставкой для твёрдых проб, автодозатором, ПК
multi N/C 2100 S с приставкой для твёрдых проб, автодозатором, ПК

Диапазоны измерения обозначенных параметров:

Параметр Детектор Предел обнаружения, мг/л Верхняя граница определения, мг/л
TC/ TOC/ TIC/ NPOC MC-NDIR 0,004 30000
TNb CLD 0,05 200
TNb CHD 0,1 200

Наиболее распространённые примеры использования анализаторов серии multiN/C®:

Питьевая вода 0.5 ppm – 20 ppm TOC 0.1 ppm – 10 ppm TNb
Поверхностные воды 0.5 ppm – 500 ppm TOC 0.5 ppm – 100 ppm TNb
Сточные воды 5.0 ppm – 10 000 ppm TOC 1.0 ppm – 200 ppm TNb
Фармацевтическая вода 0.05 ppm – 1 ppm TOC
Вода в производственном цикле на энергетических станциях 0.1 ppm – 10 ppm TOC
Вода в полупроводниковой промышленности 0.005 – 0.5 ppm TOC
Сбросы и почвы От нескольких ppm до % содержания TOC

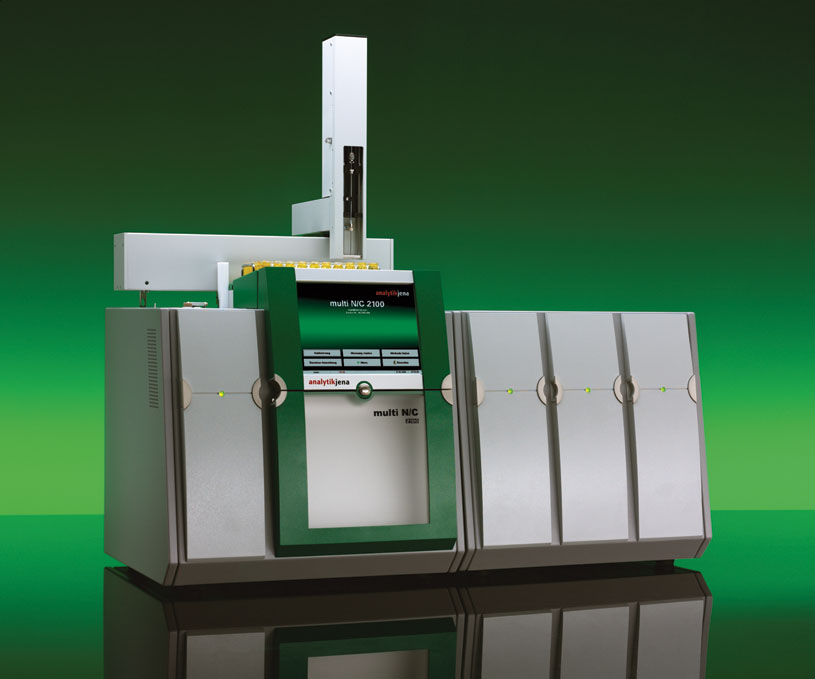

multi N/C 2100 с сенсорным экраном и автодозатором
multi N/C 2100 с сенсорным экраном и автодозатором

Режимы определения параметра TOC на приборах серии multi N/С®

1. Дифференциальный метод*

Сущность метода заключается в окислении соединений углерода, находящихся в пробе воды, при температуре до 950 °С в присутствии кислорода и катализатора до диоксида углерода (IV) и последующем определении общего и неорганического углерода с использованием детектора инфракрасного излучения. Величина параметра TOC определяется по разности значений ТС и TIC.

* Не подходит для проб, в которых содержание неорганического углерода намного превышает содержание органического углерода.

2. Прямой**. Метод NPOC

Сущность метода заключается в предварительной обработке пробы воды фосфорной кислотой, удалении диоксида углерода, образующегося при этом из карбонатов и гидрокарбонатов, окислении органических соединений углерода, находящихся в пробе, при температуре до 950 °С в присутствии кислорода и катализатора до диоксида углерода (IV) и последующем определении общего углерода с использованием детектора инфракрасного излучения. Концентрация полученного CO2 соответствует содержанию в пробе органического углерода.

** Имеет свои ограничения лишь в случае присутствия в пробе летучих органических компонентов.

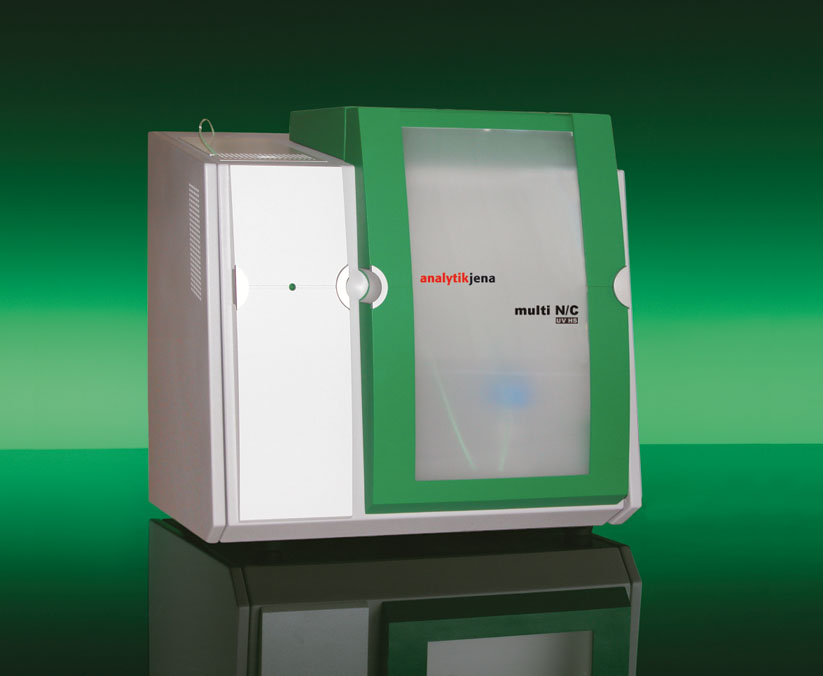

multi N/C UV HS. Окисление проб под действием
multi N/C UV HS. Окисление проб под действием "жёсткого" УФ-излучения

Очевидные преимущества приборов серии multi N/C®:

  • Возможность достигать температуры окисления свыше 950°С, что позволяет добиться полного окисления всех компонентов пробы. Трубки сжигания выполнены из специального синтетического кварца, что позволяет избежать быстрого их износа, и как следствие снизить эксплуатационные расходы.
  • Реактор выполнен герметично, с минимумом стыков и уплотнений, что исключает возможность утечки веществ из системы.
  • Модульный принцип. Возможность конструировать прибор конкретно под аналитическую задачу. При необходимости анализа твёрдых образцов возможно достраивание прибора модулем высокотемпературного сжигания НТ 1300, позволяющей достигать температур свыше 1300°С, а техника двойной печи позволяет просто и удобно трансформировать печь из вертикального режима сжигания в горизонтальный и наоборот.
  • Автосемплер APG 60 xyz на более чем 60 виал объёмом 10 мл или на 112 виал объёмом 1.5 мл с индивидуальной программой пробоподготовки и анализа каждого образца.
  • Система самоконтроля SCS. Система перед работой и в ходе эксперимента проверяет все параметры, что гарантирует безопасность работы и надёжность получаемых результатов.
  • Встроенный метод VITA. Позволяет контролировать скорость движения потока анализируемого газа в режиме реального времени и учитывать любое изменение газового потока в виде поправки при обсчёте интегрального пика, полученного по данным NDIR-детектора.
  • Программное обеспечение multiWin с простым и понятным интерфейсом, позволяет легко и быстро задавать необходимые параметры анализа, а также обрабатывать полученные результаты. В программное обеспечение уже заложен каталог методик для рутинных анализов, которые при необходимости можно легко модифицировать под более сложные задачи.

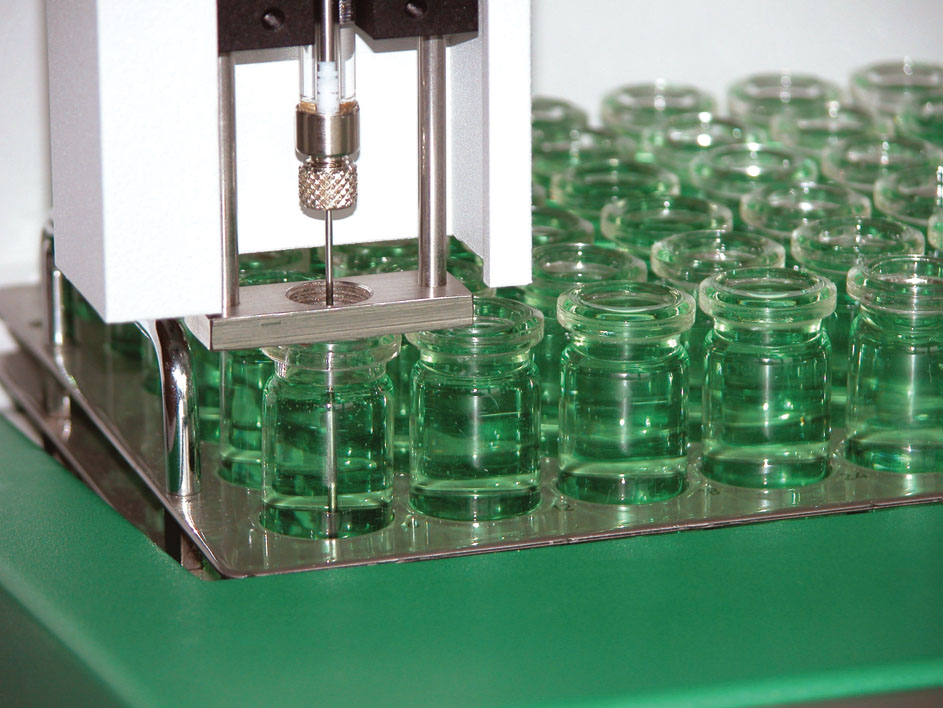

APG 60 Автосемплер — автоматическое подкисление, отдувка, ввод пробы в печь
APG 60 Автосемплер — автоматическое подкисление, отдувка, ввод пробы в печь

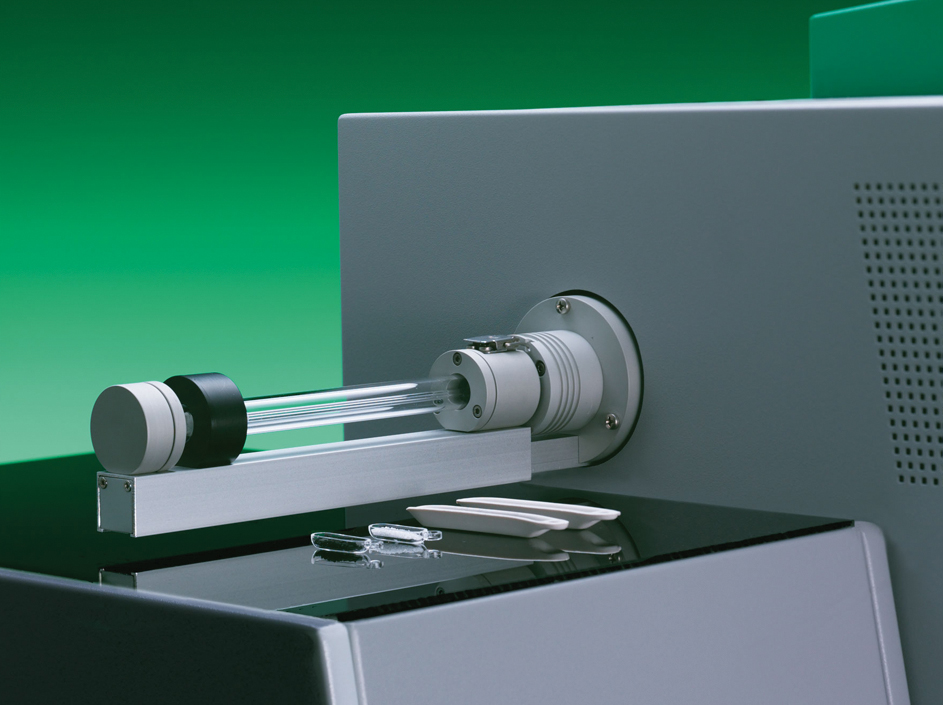

Ввод твёрдых образцов в печь для TOC анализа
Ввод твёрдых образцов в печь для TOC анализа

Объекты анализа

Питьевая вода, природная вода (пресная, морская), сточная вода, вода для фармацевтической промышленности, вода для электростанций, вода для полупроводниковой промышленности.

Методическое обеспечение

ТОС анализ: ГОСТ Р 52991-2008. Вода. Методы определения массовой доли углерода и растворённого органического углерода. IS 8245, EN 1484, ASTM D2579-85, ЕРА 415, USP, PhEur.

TNb анализ:

EN 12260. Качество воды. Определение азота. Определение связанного азота (TNb) после окисления до оксидов азота.

DIN-EN-ISO 11905-2. Определение азота. Часть 2. Определение связанного азота (TNb) после сжигания и окисления до оксида азота методом хемилюминисценции.
