Целостность данных. Повышенная эффективность

Прибор для измерения прижимной силы компании ASI DATAMYTE - это датчик прижимной силы, который повышает эффективность и снижает погрешность измерения.

Возможности

Прибор для измерения прижимной силы измеряет прижимную силу автоматически закрывающихся окон в автомобилях и грузовиках, а также люка в крыше и стеклянных подъемных крыш.

Датчик фиксирует максимальную силу, прилагаемую автоматическим закрывающим устройством, перед тем, как оно переключится на обратное направление.

Записи измерений могут быть отображены непосредственно на дисплее прибора, и данные могут быть переданы на устройство сбора данных нажатием кнопки «Enter/Send» (Ввод/Передача).

В зависимости от модели (DMRF-E или DMRF-U) измерения проводятся в соответствии с действующими стандартами для Европы (74/60/EWG) или США (49 CFR Гл.V §571.118).

Износостойкость

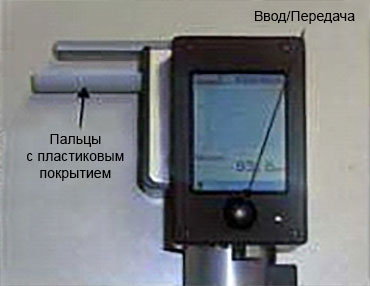

Пластиковое покрытие стальных пальцев предотвращает повреждение лаковых покрытий и хрупких компонентов.

Технические характеристики (цифровые устройства)

Номер изделия для монтажного комплекта
Номер изделия: 5609.0200.0025

Компоненты изделия

• Зарядное устройство
• Сумка для переноски
• Заказываемый отдельно USB-радиоприемник
• Заказываемый отдельно монтажный комплект для люка в крыше

Инструкция

1. Включите прибор, повернув тумблер.
2. После включения прибора кратковременно отобразится номер версии перед появлением слова «MASTER». Находясь в этом режиме, обнулите прибор, нажав кнопку, расположенную непосредственно под дисплеем.

1. Откройте окно или люк в крыше, чтобы начать измерение. Поместите датчик на верхнюю раму окна. Активируйте механизм автоматического закрытия окна.
2. При соприкосновении окна с нижним пальцем датчика, устройство будет сжиматься до приложения механизмом закрытия окна максимальной силы, перед тем, как окно начнет автоматически открываться.
3. Показание максимальной прижимной силы при закрытии окна будет отображено, сохранено, и может быть передано в любое подключенное устройство сбора данных или анализа нажатием кнопки «Enter/Send» (Ввод/Передача).
4. Чтобы выполнить новое измерение, поместите датчик в нужное открытое пространство и снова активируйте механизм закрытия окна. Прибор автоматически сбросит показание и запишет новое измерение. Как и прежде, новое показание будет отображено на дисплее.

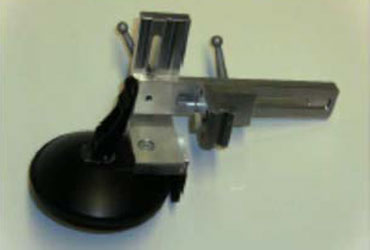

Заказываемый отдельно монтажный комплект для люка в крыше

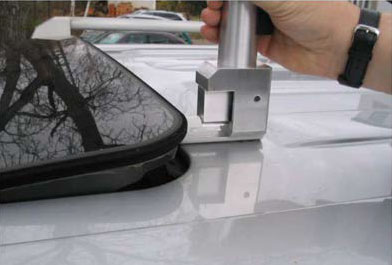

1. Откройте сдвижной люк в крыше и прикрепите присоску, вставив стопор в проем окна и расположив его на одном уровне с внутренним ободом.
2. Потяните рычаг, расположенный над присоской, назад и вниз, чтобы создать разрежение
в присоске и закрепить устройство на месте.

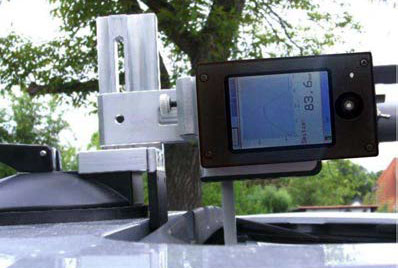

3. Совместите пазы, расположенные в верхней части прибора, с направляющими на держателе, и вставьте прибор на место, так чтобы палец выступал в проем окна.
4. Слегка затяните крепежный винт.
5. Прибор готов к использованию.
