Многослойный ультразвуковой толщиномер
Многослойный ультразвуковой толщиномер PELT-μPts5

Преимущества

  • Несколько слоев за одно измерение (до 5 слоев с помощью µPts5)
  • Измерения без разрушения покрытия на любой поверхности (сталь, алюминий, SMC(полиэфирный листовой прессматериал), пластик, углепластик, дерево, стекло, и т. д.)
  • Проверка толщины и контроль процесса нанесения сложных покрытий

Особенности

  • USB интерфейс
  • Цветной сенсорный дисплей
  • Меньше и легче чем µP501A
  • Улучшенная точность измерений прибора (повторяемость и воспроизводимость результатов)
  • Малая погрешность
  • Совместимость с µPELT по калибровкам и по работе

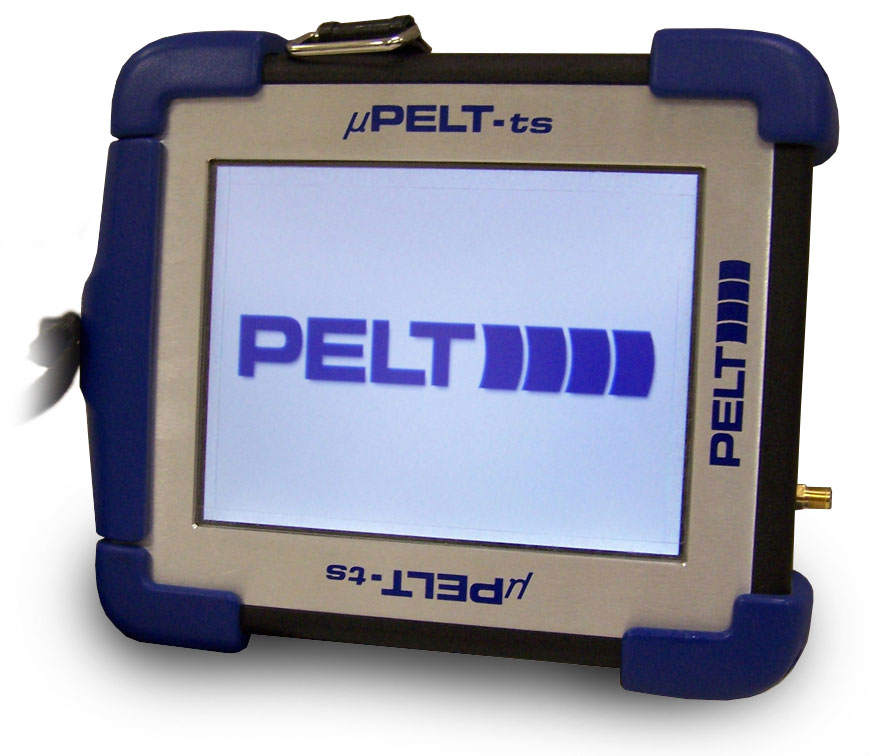

PELT-µPts5

Толщиномер µPELT-ts модели µPts5 является точным ультразвуковым измерителем толщины многослойных покрытий. В толщиномерах PELT используется передовая ультразвуковая технология для достижения отличной точности измерения, повторяемости и воспроизводимости результатов. Ручной портативный прибор PELT-µPts5 позволяет осуществлять мониторинг в любой производственной среде. Поставляемое прикладное программное обеспечение для Windows управляет передачей данных и автоматизированным анализом формы ультразвукового сигнала (алгоритмы Autogauge2).

Приборы PELT быстро контролируют и толщину покрытия, и равномерность, чтобы убедиться, что все слои покрытия соответствуют спецификации. Простота измерения позволяет пользователю измерять больше точек на каждой детали и увеличивает количество деталей, которые могут быть измерены для улучшения контроля за технологическими процессами.

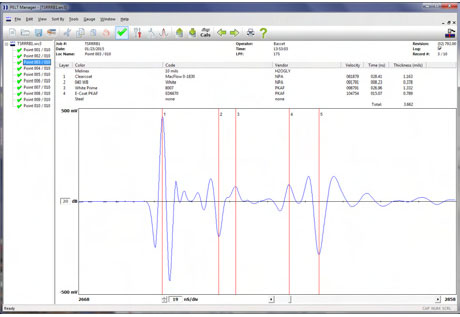

ПО базового РС PELTManagerTM (входит в комплект поставки)

Приложение PELT Manager Windows® обеспечивает мощный и легкий в использовании интерфейс для приборов µPELT-ts. Калибровочная информация и данные измерения могут быть легко переданы в прибор и получены из прибора. Автоматизированный анализ формы ультразвукового сигнала осуществляется обновленными алгоритмами Autogauge2

Многослойный ультразвуковой толщиномер PELT-μPts5

Характеристики измерений

Метод измеренийКонтактный ультразвуковой (стандарт ASTM E797- 95)
Контактная средаВ зависимости от приложения, обычно вода
Максимальное количество слоевПять (5)
Точность калибровки± 1,3 мкм (± 0,05 мил) или ± 2% от толщины покрытия, в зависимости от того, которое больше
Разрешение*1 мкм (0,001 мм, 0,04 мил)
Минимальная толщина слоя*Средние покрытия: 10 мкм (0,001 мм, 0,4 мил)
Однослойные покрытия: 15 мкм (0,001 мм, 0,6 мил)
Верхние покрытия: 25 мкм (0,001 мм, 1,0 мил)
Максимальная толщина (Суммарное покрытие)**Стандартный датчик: 1,1 мм (0,044 дюйма)
Опциональный датчик: 6,36 мм (0,044 дюйма)
Единицы измеренийВыбираемые: Метрические (мкм) / Английские (мил)
Повторяемость и воспроизводимость показаний прибора (% R & R)< 10% для покрытий на основе растворителя и водорастворимых покрытий с типичными вариациями технологического процесса (меняется в зависимости от слоя)
Поддерживаемые датчикиКонтактный, контактный с линией задержки, погружного типа
Минимальный радиус кривизны поверхности измеренийС использованием стандартного щупа:
Выпуклая поверхность: Радиус > 50,8 мм (2,0")
Вогнутая поверхность: Радиус > 152,4 мм (6,0")

Характеристики прибора

Хранение данныхЭнергонезависимое запоминающее устройство для хранения данных и калибровок. Запоминающее устройство для > 10k измерительных точек
Электропитание3,6В литий-ионная аккумуляторная батарея (2 входят в комплект), 8 часовая смена на одной батарее, (3 часа зарядка) 100-240В; 50-60 Гц 5 В постоянного тока от внешнего источника переменного тока ч/з адаптер. Адаптер (в комплекте) [Также заряжает батарею в приборе]
Габаритные размеры175 мм × 150 мм × 55 мм (6,9" × 5,9" × 2,2")
Вес: 1,18 кг (2,6 фунта) с батареей
Параметры окружающей средыРабочая температура: От 0°C до 40°C Влажность: < 80% постоянно
КорпусЭкструдированный алюминий — порошковое покрытие
Защитные пленки включены (экран и корпус)
Ускорение / УдарСохраняет работоспособность после 11 мин. 10-500 Гц 1 g. синусоидальной вибрации
Сохраняет работоспособность после однократного удара 11 мс. 30 g

Требования к программному обеспечению

Операционная системаMicrosoft® Windows XP, Vista, Win 7

Предоставление данных о толщине

Формат измеряемых данныхASCII-файлы с разделителями, созданные с помощью программного обеспечения PELT ManagerTM

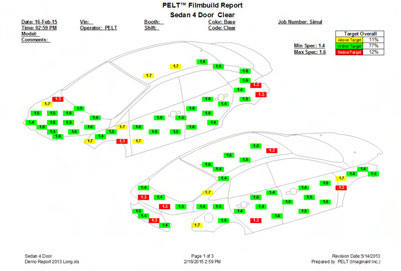

ПО для подготовки отчетностиОпция: специальное задание / силуэты деталей Изображает 1 слой в листе (требуется Microsoft Excel ®)

Многослойный ультразвуковой толщиномер PELT-μPts5
*Минимальная толщина и разрешение характерно для слоев на основе: растворителя, водорастворимых и порошковых лакокрасочных покрытий.
**Зависит от материала, значение дано на примере неметаллического основания
Технические характеристики могут быть изменены без предварительного уведомления.
