PHAsis®one — система контроля качества контактной сварки на основе фазированной решетки
PHAsisone — система контроля качества контактной сварки на основе фазированной решетки

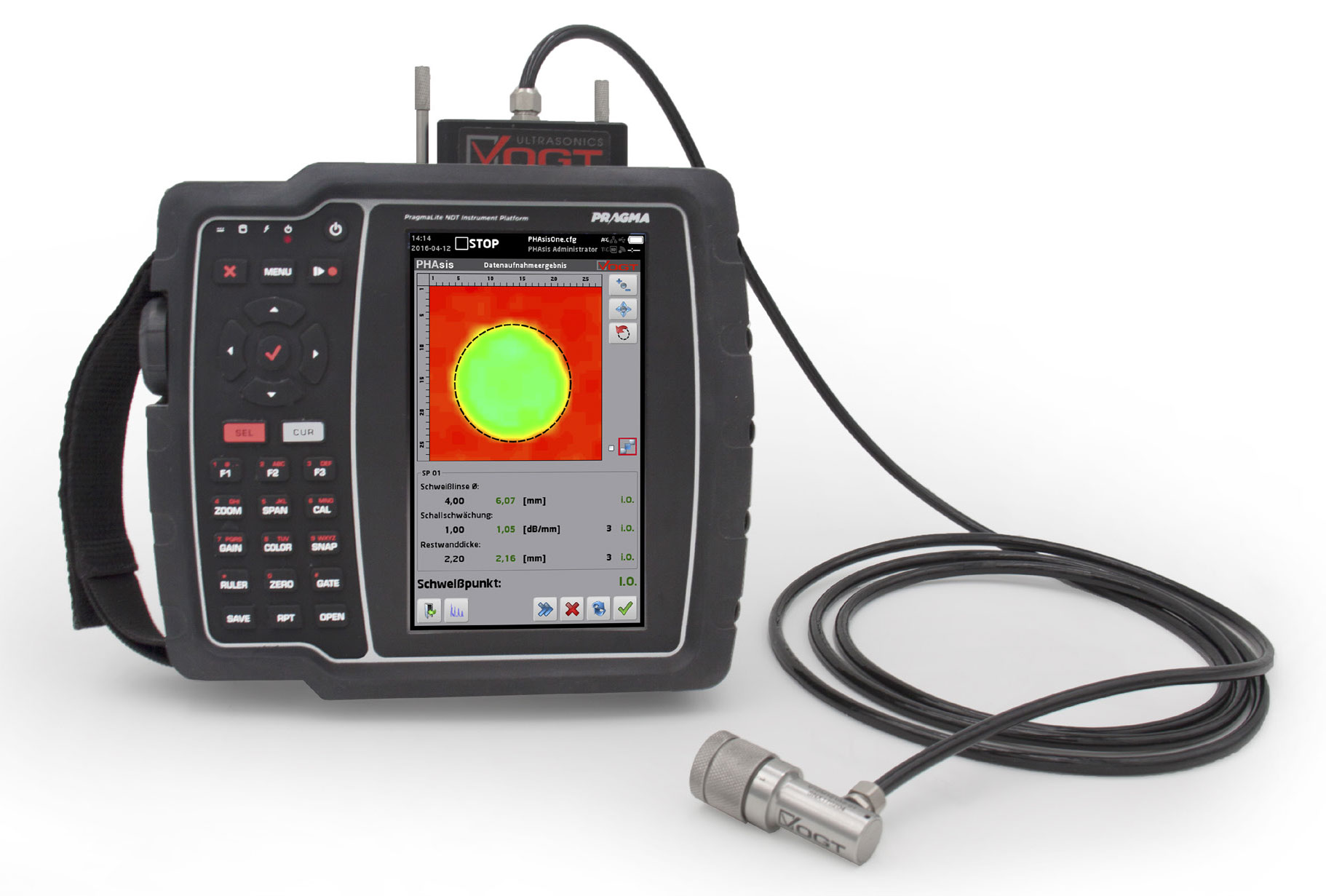

Компания VOGT Ultrasonics представляет новое ультразвуковое контрольное устройство PHAsisone - первое устройство ультразвукового контроля на основе фазированной решетки, обеспечивающее ранее недостижимое физическое разрешение 0,35 мм при определении размера точки сварного шва. С помощью PHAsisone можно быстро и точно определять места дефектов.

PHAsisone — система контроля качества контактной сварки на основе фазированной решетки
  • точное определение диаметра литого ядра
  • отображение изображений
  • физическое разрешение лучше, чем 0,35 мм
  • контроль с использованием 121 ультразвукового элемента
  • простая, интуитивно понятная работа
  • разработана для производства
  • вес всего 3,5 кг
PHAsisone — система контроля качества контактной сварки на основе фазированной решетки

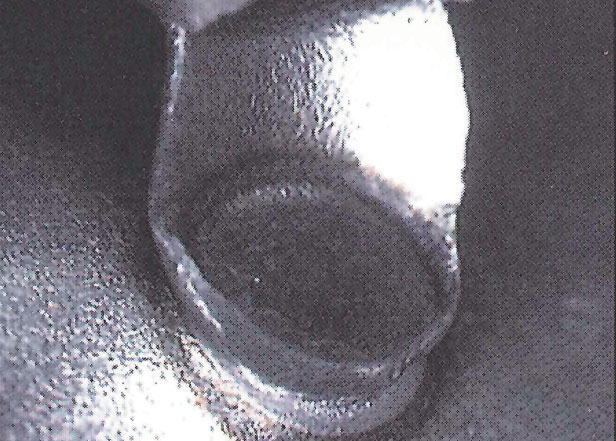

Ультразвуковое контрольное устройство PHAsisone предназначено для достоверного измерения диаметра литого ядра при контактной сварке стальных и алюминиевых листов.

PHAsisone — система контроля качества контактной сварки на основе фазированной решетки

121 ультразвуковой элемент, сгруппированный в матрицу 11 × 11, обеспечивает физическое разрешение лучше, чем 0,35 мм, при контроле диаметра точки сварного шва. На каждую точку сварного шва приходится более 700 точек измерения. Измерения производятся с использованием алгоритма сортировки методом пузырька. Время проверки составляет всего несколько секунд на каждую точку.

PHAsisone предоставляет данные о диаметре точки сварки, оставшейся толщине стенки в месте сварки, а также об ослаблении звука из-за структурной трансформации, в качестве возможных критериев оценки адгезии цинка.

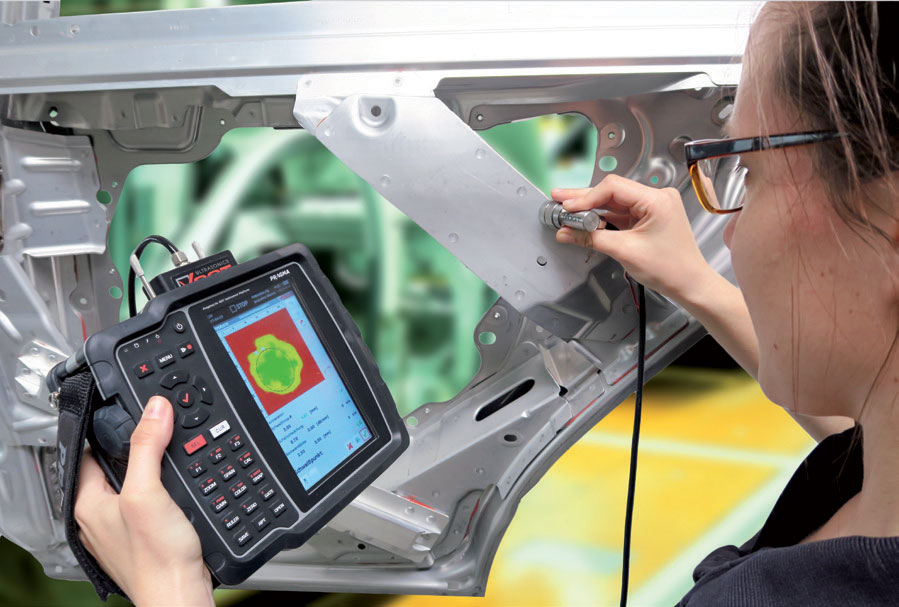

Компактный размер, прочный корпус и малый вес 3,5 кг делают PHAsis®one идеальным оборудованием для мобильного использования.

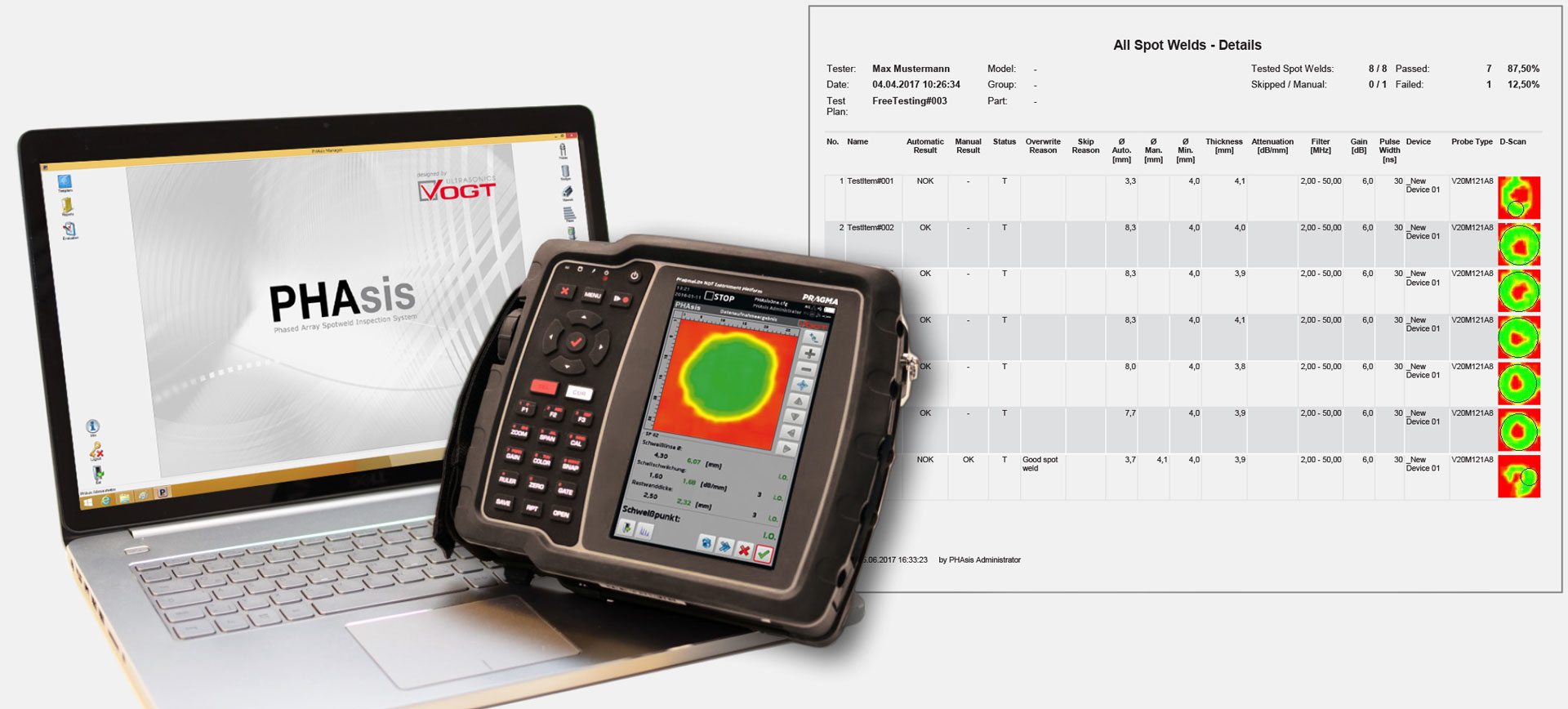

PHAsisone с ноутбуком составляют минимальную конфигурацию законченной системы
Рис. 1: Портативное контрольное устройство PHAsis®one с ноутбуком составляют минимальную конфигурацию законченной системы для подробных отчётов с D-Scan

Все данные организованы с помощью программного обеспечения администрирования PHAsismanager и синхронизированы с ультразвуковым контрольным устройством PHAsisone.

Администрирование данных и пользователей, а также создание различных планов контроля тщательно спроектированы, чтобы обеспечить простое и быстрое редактирование.

Программное обеспечение PHAsisdevice для контроля и оценки, установленное в устройстве, специально разработано компанией VOGT Ultrasonics для быстрого использования во время производства. Интуитивно понятное управление сводит к минимуму потребность в обучении.

При необходимости PHAsis связывается с базой данных пользователя с помощью индивидуально настроенных интерфейсов.

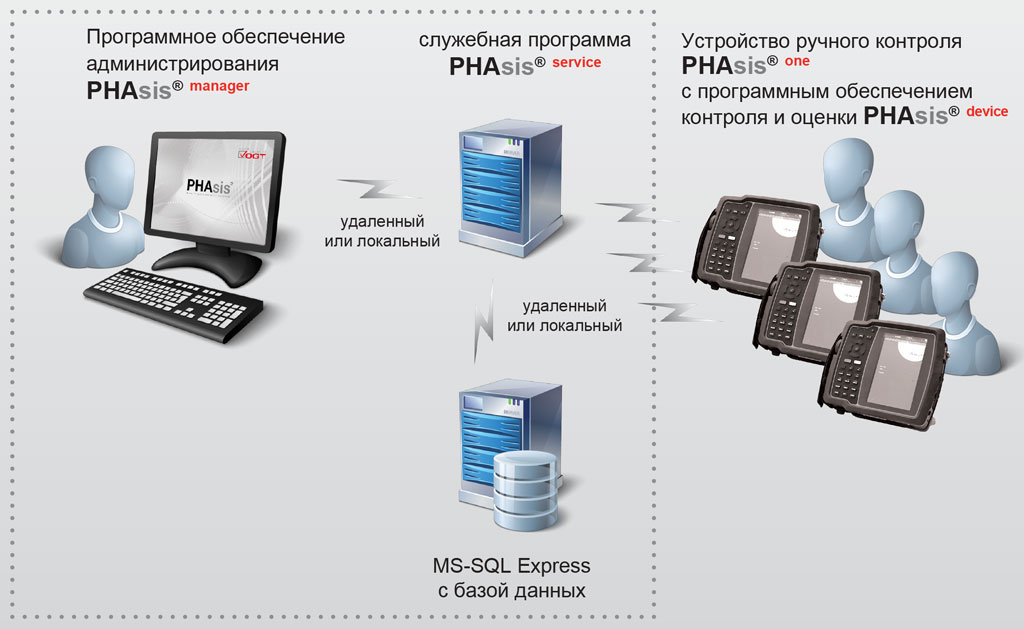

PHAsisone. Распределенная законченная система с различными системами ручного контроля
Рис. 2: Распределенная законченная система с различными системами ручного контроля

Программное обеспечение устройства помогает пользователю с помощью непрерывного отображения развертки D-Scan и точек выравнивания на основе амплитуды для оптимальной фокусировки зонда на проверяемой точке сварного шва (см. рис. 3).

Отображение изображений, полученных благодаря технологии фазированной решетки, обеспечивает заслуживающую доверия оценку результатов контроля. Созданное отображение точки сварного шва с цветным изображением глубины в местах сварки показывает дефекты сварки, например, непровар, внутренние трещины, поры, раковины, внутренний выплеск металла, несимметричное расположение ядра точки.

Фиксируя изображение развертки D-scan, система контроля автоматически предоставляет предложение для оценки.

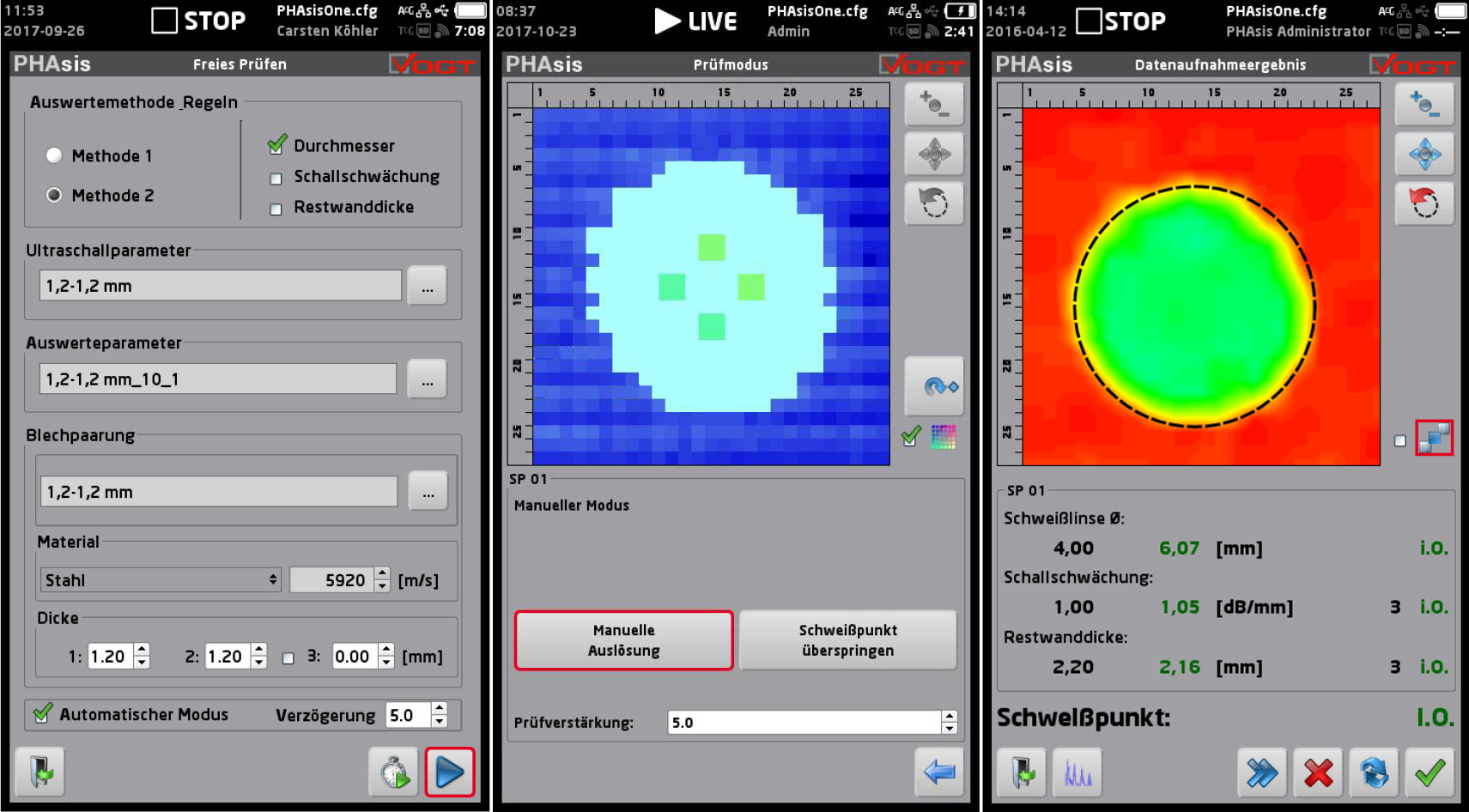

PHAsisone. Непрерывное отображение развертки D-Scan для позиционирования и фокусировки по вертикали зонда на поверхности точечного сварного шва
Рис. 3: (левый рис.) конфигурирование режима свободного тестирования; (средний рис.) непрерывное отображение развертки D-Scan для позиционирования и фокусировки по вертикали зонда на поверхности точечной сварки; (правый рис.) автоматически созданное оценочное предложение


Технические характеристики
Устройство ручного контроля PHAsisone

Размеры (Ш × В × Г)220 × 200 × 90 мм
Вес3,5 кг с батареей
Дисплей7" TFT, со светодиодной подсветкой, 480 × 800 пикселей, 9:16
КорпусКорпус из алюминия, изготовленный на станке с ЧПУ
Класс защитыIP 64
Работа от батареиДа, литий-ионная 14,4 В, 69 Вт-ч
Время работы от батареи5 часов
Интерфейс фазированной решеткиI-PeX 30046
Каналы контроля фазированной решетки16/128 Pr
Скорость оцифровки100 МГц
Разрешение по амплитуде16 бит
Сетевое соединениеEthernet 10/100, RJ-45 Интерфейсы обмена данными USB тип A
Макс.10 кГц
Видео выходVGA 1024 × 768, HD15
Макс. амплитуда импульсов±100 В (200 В от пика к пику)
Полоса пропускания (по уровню -3 дБ)От 0,5 до 25 МГц
Длительность импульсовОт 5 нс до 10,2 мкс с шагом 2,5 нс
Частотный фильтрЦифровой
Фокальная длина> 700
Питание100 - 240 В перем. тока, 50/60 Гц
Рабочая температураОт -10 °C до 40 °C
Температура храненияОт -20 °C до 60 °C

Зонды для контроля

ТипФазированная решетка двумерная матрица
Частота20 МГц
Количество элементов11 × 11, с прямоугольным расположением
КабельВысококачественный, 2,5 м
Зона контроля9 × 9 мм
Физическое разрешениеЛучше, чем 0,35 мм

VOGT – Программные решения

Программное обеспечение для контроля и оценкиPHAsisdevice
Программное обеспечение для администрированияPHAsismanager
